一例led恒流电源的电路图

led恒流电源电路图

如下图：

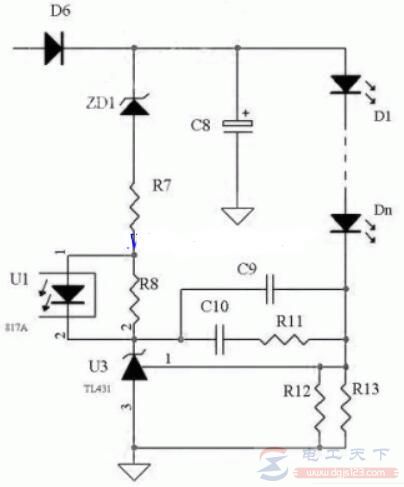

一个利用单个TL431恒流的示意图。

工作原理：该电路很简单，利用了431的2.495V的基准来做恒流，并限制了LED上面的压降，但优点与缺点一样明显。

1、优点

电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高。

2、缺点

TL431是2.5V基准，恒流取样电路的损耗极大，不适合做输出电流过大的电源。

该电路的最大缺陷是不能空载，所以不适合做外置式的LED电源。
