不同电解电容正负极的识别方法

作者:老电工时间:2021-04-15 11:51:01

不同类型的电解电容,在正负极的标识上,是有所区别的,这里总结了不同电解电容正负极的识别方法,包括螺栓型电解电容、焊片铝电解电容、引线结构电解电容等,一起来看下。

电解电容正负极的识别方法

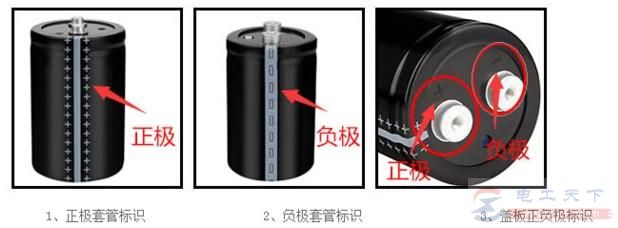

1、螺栓型电解电容

螺栓型的铝电解电容在套管上有明确的正负级标识,正极用“+”、负极用“-”表示。大部分螺栓电容在盖板上的端子旁边都会刻有“+”、“-”的标识。

不同电解电容正负极的识别方法

2、焊片铝电解电容

焊片铝电解电容,又称为牛角电容,所有厂家都选用“负极标识”,即套管“-”标识所对应的焊针为负极。焊片电解电容正负极在盖板上有区分,大部分采取负极“压花”来标识,有些电解电容厂家直接在铆钉上印出“+”、“-”的标志。

不同电解电容正负极的识别方法

3、引线结构电解电容

引线结构电解电容也采取“负极标识”,即套管“-”标识所对应的引线为负极。另外,可以按引线的长短来识别,长的引线为正极,短的引线为负极。

不同电解电容正负极的识别方法

4、贴片铝电解电容

片式铝电解电容没有套管,在铝壳的底部印有容量、电压、正负极等信息,如下图印有半边黑色的为负极。

不同电解电容正负极的识别方法

以上就是电解电容正负极的区分方法,正确区分出电解电容正负极,才能避免在电路中使用时发生危险。
