电路板怎么判断电容的正负极?

作者:老电工时间:2021-04-15 11:49:42

并不是只有电解电容器和钽电容有正负极,下面具体分析:

1、钽电容是电解电容器中的一种,二者不能并列。

铝电解电容器的符号是CD,钽(电解)电容器的符号是CA,铌(电解)电容器的符号是CN。所有的电解电容器都区分正负极,因此CD、CA、CN的引出端都分正负极。

2、有正负极的电容器不只是电解电容器,电视接收机中用于选择所接收的电视频道的压敏电容器,也是有正负极的。压敏电容器是一个反向连接的半导体二极管,必须分正负极;否则,接反了就成为一个普通二极管了。

3、分正负极的电容器,还包括一些储能电容器,尤其是30000F、5000F的超级电容器。这些可以取代铅蓄电池、锂充电电池,但价格昂贵。这种储能电容器一般不会出现在家用的电路板上。

4、还有一类电容器,也是区分不同的电极的,就是可变电容器与半可变电容器。这些电容器的引出端,分为固定电极与活动电极,其连接规则是必须固定电极接地。这些可变电容器与半可变电容器也比较少见。

电路板怎么判断电容的正负极?

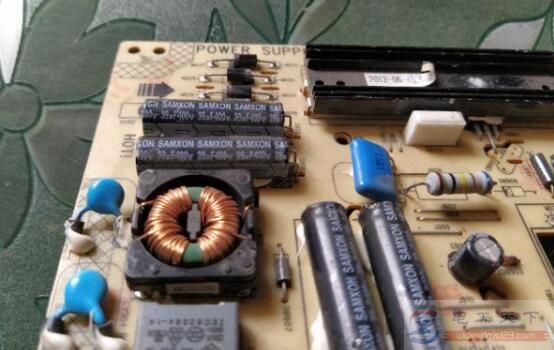

贴片电容基本没有正负极,一般圆柱形电解电容,固态电容有正负极,而这些电容器外壳上都标注有正负极(如图)。电容一边有减号的为负极,另一边为正极。

电路板怎么判断电容的正负极?

这么粗的负号,还是很容易辨认出来的。

电解电容分正负极,元件时长踋(两只引线)是正极,在电路板上查电容外壳上有标注,如果标注不清楚,在通电的情况下用万用表直流电压档进行检测,没有万用表可用同电压灯泡。

对于有电工常识的人来说,可以依靠电路分析来推导出正负极。
