【图】半波整流电路的原理与波形图

有关半波整流电路的原理，半波整流电路的波形图，当A点电位高于G点时(高于0V)，或当A点电位低于G点时(低于0V)，二极管的顺向与逆向偏压情况，以及二极管电压与负载电压等。

半波整流电路

当A点电位高于G点时(高于0V)，二极管顺向偏压，A点电位只要0.7V以上，电流流过二极管与负载电阻，二极管电压0.7V，其余电压由负载承担，负载电压Vl=Vs-0.7V。

图1，半波整流电路的原理

当A点电位低于G点时(低于0V)，二极管逆向偏压，或A点电位在0.7V以下，无电流，电阻电压Vl=0V，所有电压由二极管承担。

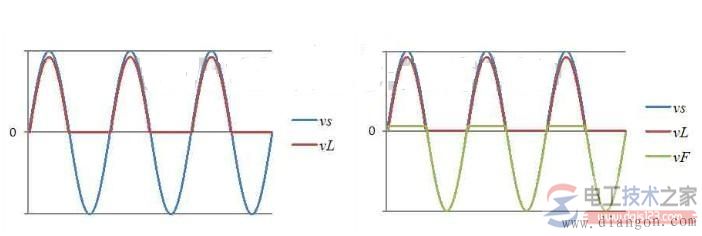

图2，半波整流电路的波形图
