下图中线路可以使甲乙两地都向总控制室发联络信号,当甲地向总控制室发信号时,按下按钮SB1,控制室的电铃告警。同理,当乙地向总控制室发信号时按下SB可。
甲乙两地的通信信号,可以用信号铃声的时间长短或次数区分。

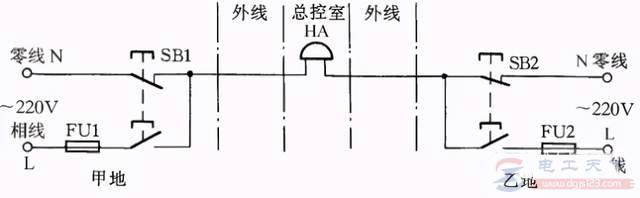

图1:用单线向控制室发信号线路
