7805引脚图
7805引脚图长什么样,7805是最常用到的稳压芯片,使用比较方便,用很简单的电路即可输入一个直流稳压电源,其输出电压为5v,刚好是51系列单片机运行所需的电压。
7805稳压芯片有很多系列,例如ka7805,ads7805,cw7805等,在性能上有微小的差别,使用最多的是lm7805。7805的前缀表示生产商,05为稳压值,以此类推,有一系列值。

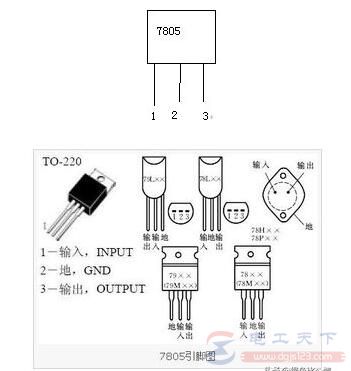

其中,1接整流器输出的+电压,2为公共地(也就是负极),3就是需要的正5V输出电压了。
