如何按照电路图接对线路

谈到按照电路图连接线路，以接好电机正反转控制线路为例，在测试完成后使电机正常运行，这是入门的电路知识，在学会看电路图的基础上接对线路并正常运行，才说明你对电路图的理解，以及实际接线是正确的。

怎么按照电路图接对线路

1、学会看电路图

以电机正反转控制线路图为例，左边是主回路，右边是控制回路。

2、了解电气符号

首先，必须知道电路图中的所有电气元件是什么。这个图中用到了控制开关、按钮、继电器、继电器常闭触头、接触器和接触器的常开、常闭辅助触头。

3、了解电气元件的功能

抛开开关和按钮不说，继电器是用于过载保护，接触器是用于通过控制线路的按钮来导通和断开主线路。

4、了解如何控制

按钮SB2是常开状态，按下SB2后控制回路左侧通电，接触器KM1线圈通电，主回路KM1导通，电机通电运行，正向运行。

按下SB2后控制回路右侧通电，接触器KM2线圈通电，KM1断开，主回路KM1断开KM2导通，电机通电运行，反向运行。

按钮SB1是总控制开关，按钮SB1是常闭状态，当按下SB1控制线路断开电源，接触器线圈没有电，主回路触电处于常开状态，电机处于断电状态。

5、如何接线

1）编号

一般都会对每个元件和连接线的进出端进行标注编号，以保证接线和维修时的正确效率。

编号的方法：

以"先上后下，先左后右"的方式，以数字编号。

主控电路：三相线路在开关后以U、V、W和U1、V1、W1这样以此类推进行编号。

控制电路：按照方向以阿拉伯数字进行编号。

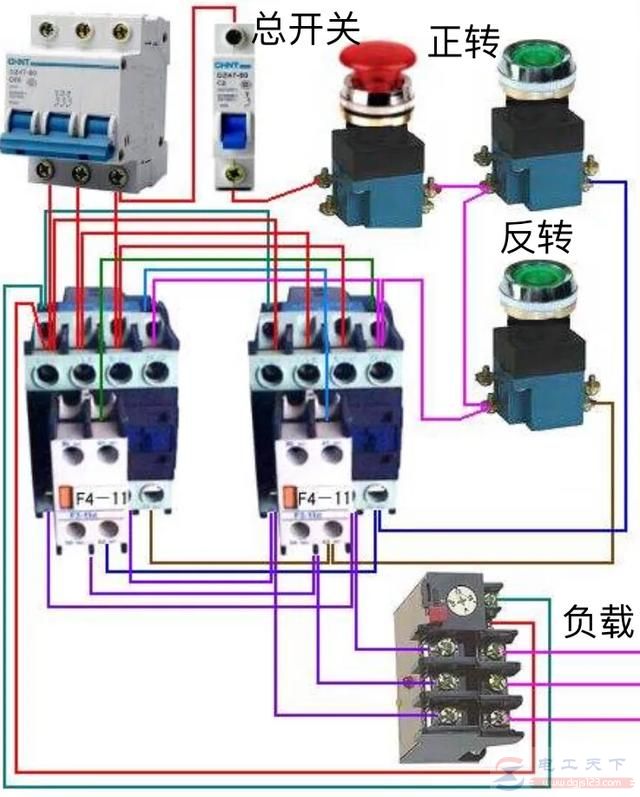

2）接线

接线时必须注意按钮的常开和常闭、继电器的常闭和接触器的常开、常闭的连接。

电机正反转的控制线路比较简单，但与其它复杂电路一样，其原理与规律是相通的，只要掌握了这一个，其它的也就迎刃而解了。
