低温臭氧消毒柜的电路原理图及功能

有关低温臭氧消毒柜的电路原理图，新乐牌低温电子消毒柜电路，启动定时器，根据定时时间控制电热管RL接通与控温器触点FR自动断开。

低温臭氧消毒柜的电路原理图

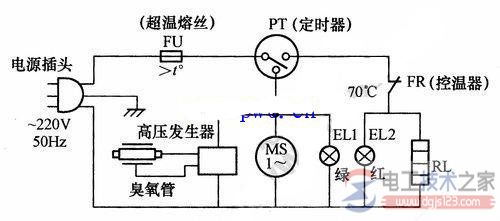

如下图，新乐牌低温电子消毒柜电路。

定时器起动后，高压发生器内部的脉冲电路和升压变压器将220V/50Hz交流电变成高于3000V以上的脉冲高压，此高压加到臭氧管放电产生臭氧，经鼓风机MS转动，风叶驱使臭氧循环流动对餐具进行消毒。

当定时时间到，定时器PT换接，将电热管RL接通，以烘干餐具。

当柜内温度达到70度时，控温器触点FR自动断开。

定时时间到，消毒结束。
