二个输出过压保护电路的组成原理及优缺点

作者:老电工时间:2022-04-15 21:57:01

有关过压保护电路的知识,介绍了二种不同的输出过压保护电路的结构组成、工作原理及优缺点,以及二种输出过压保护电路的使用注意事项,有需要的朋友参考下。

一、输出过压保护电路一

1、概述(电路类别及主要功能)

输出过压保护电路:当有高于正常输出电压范围的外加电压加到输出端或电路本身故障(开环或其他)导致输出电压高于稳压值时,此电路将输出电压钳位在设定值。

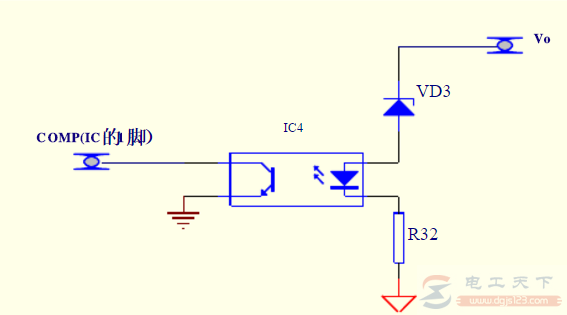

2、电路组成(原理图)

二个输出过压保护电路的组成原理及优缺点

3、工作原理分析(主要功能、性能指标及实现原理)

输出过压时,加在VD3上的电压大于其稳压值时,VD3导通,输出电压被钳位,同时通过IC4向原边反馈。

4、电路的优缺点

优点:电路形式简单,成本较低。

缺点:因稳压管VD3批次间稳压值的差异,导致过压钳位点上下浮动,大批量生产时需经常调试相关参数。

5、使用注意事项

VD3应选温度系数较好的稳压管,需调试的元件如R32应考虑多个并联,以方便调试。

当过压保护电路起作用时,电路处于非正常工作状态。对于有输出电压上下调功能的电路,过压保护点应大于输出电压上调最大值。

二、输出过压保护电路二

1、概述(电路类别及主要功能)

输出过压保护电路:当有高于正常输出电压范围的外加电压加到输出端或电路本身故障(开环或其他)导致输出电压高于正常值时,此电路将输出电压稳定在设定值。

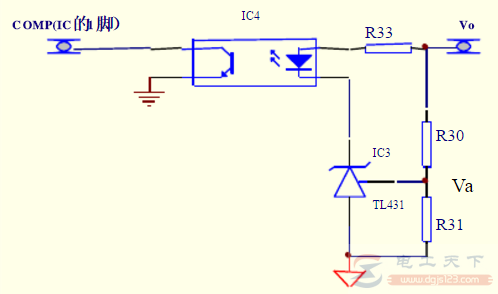

2、电路组成(原理图)

二个输出过压保护电路的组成原理及优缺点

3、工作原理分析(主要功能、性能指标及实现原理)

输出过压时,Va>Vref,IC3导通,通过IC4向原边反馈,输出电压稳定在设定的过压保护值。

4、电路的优缺点

优点:输出过压保护值可以精确设置。

缺点:相对稳压管钳位方式成本稍高。

5、使用注意事项

当过压保护电路起作用时,电路处于非正常工作状态。对于有输出电压上下调功能的电路,过压保护点应大于输出电压上调最大值。
