变压器怎么接地,变压器接地的具体要求

作者:老电工时间:2022-08-12 10:55:27

有关变压器接地的小知识,变压器怎么接地,变压器中性点接地方式,尽量保持变电所的零序阻抗基本不变,我国110kV及以上电网主要采用大电流接地方式,即中性点有效接地方式,下面具体来看下。

变压器怎么接地

三相交流电力系统中性点与大地之间的电气连接方式,称为电网中性点接地方式。中性点接地方式涉及到电网的安全可靠性、经济性,直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。一般电网中性点接地方式,就是变电所中变压器的各级电压中性点接地方式。

我国110kV及以上电网一般采用大电流接地方式,即中性点有效接地方式(在实际运行中,为降低单相接地电流,可以使部分变压器采用不接地方式),这样中性点电位固定为地电位,发生单相接地故障时,非故障相电压升高不会超过1.4倍运行相电压;暂态过电压水平也较低;故障电流很大,继电保护能迅速动作于跳闸,切除故障,系统设备承受过电压时间较短。

因此,大电流接地系统可以使整个系统设备绝缘水平降低,从而大幅降低造价。

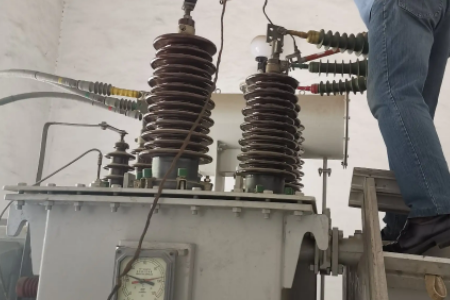

变压器怎么接地,变压器接地的具体要求

6~35kV配电网一般采用小电流接地方式,即中性点非有效接地方式。近几年,两网改造使中、小城市6~35kV配电网电容电流有很大的增加,如不采取有效措施,将危及配电网的安全运行。中性点非有效接地方式主要可分为以下三种:不接地、经消弧线圈接地及经电阻接地。

变压器中性点接地方式,尽量保持变电所的零序阻抗基本不变。遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时,需要根据规程规定或实际情况临时处理。

变压器接地的具体要求如下:

1、变电所只有一台变压器,则中性点直接接地,计算正常保护定值时,可只考虑变压器中性点接地的正常运行方式。当变压器检修时,可作特殊运行方式处理,例如改定值或按规定停用、起用有关保护段。

2、变电所有两台及以上变压器时,应只将一台变压器中性点直接接地运行,当该变压器停运时,将另一台中性点不接地变压器改为直接接地。如果由于某些原因,变电所正常必须有两台变压器中性点直接接地运行,当其中一台中性点直接接地的变压器停运时,若有第三台变压器则将第三台变压器改为中性点直接接地运行。否则,按特殊运行方式处理。

3、双母线运行的变电所有三台及以上变压器时,应按两台变压器中性点直接接地方式运行,并把它们分别接于不同的母线上,当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。若不能保持不同母线上各有一个接地点时,作为特殊运行方式处理。

4、为了改善保护配合关系,当某一短线路检修停运时,可以用增加中性点接地变压器台数的办法来抵消线路停运对零序电流分配关系产生的影响。

5、自耦变压器和绝缘有要求的变压器中性点必须直接接地运行。

说明:变电所内变压器的接地,应符合110KV变电所有效接地的规定。
