柴油发电机组远程监控平台系统结构与工作原理

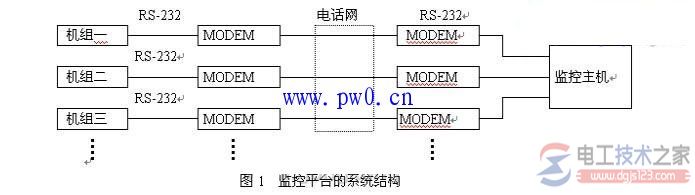

柴油发电机组远程监控平台的系统结构如图1

柴油发电机组经MODEM与电话线路相连，在电话线路的另一端再经MODEM与监控主机的RS-232串口相连。

很多县级局和下级机站之间都有SDH信道相通，如果有附加的RS-232串口，也可以通过SDH信道传输数据，从而省掉电话线路两边的MODEM，等同于RS-232串口电缆直接相连。

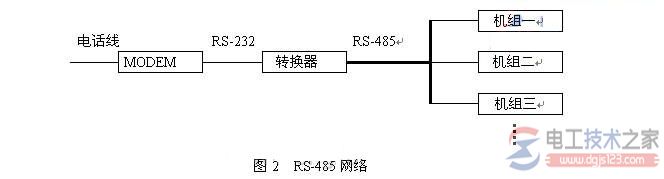

如果一个下级机站内有多台柴油发电机组需要监控，在电话线路允许的情况下，可以为每台机组分配一条电话线，各占用监控主机的一个RS-232串口。如果电话线路有限，也可将机站内的各台柴油发电机组通过RS-485总线连成一个网络，经过RS-485/RS-232转换器，再接MODEM（见图2），通过一条电话线路与监控主机相连，只占用监控主机的一个RS-232串口，每个机组分配一个地址，监控主机依靠地址来区分机组，轮流通过同一条电话线路监控各台机组，但这样一来会降低监控系统的反应速度。

RS-485总线为两线半双工串口总线，使用双绞线以平衡差分方式传送数据，其主要特点有：传送速率快，最快达每秒10M位；传送距离远，最远达1200米；抗干扰能力强，在噪声环境下长距离驱动32个节点。
