旋转开关控制电动机正反转的电路图及接线方式

有关旋转开关控制电动机正反转的电路图，转换控制开关，适用于交流50Hz或60Hz，交流电压至500V，直流至440V的电路，该电路的工作方式介绍。

旋转开关控制电动机正反转接线图

转换控制开关，适用于交流50Hz或60Hz，交流电压至500V，直流至440V的电路中，作为小容量电动机直接启动、停止和换向（正反转）之用。

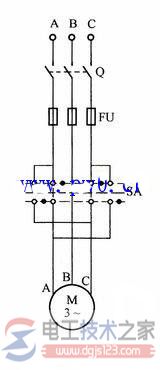

下图为转换开关控制的电动机正反转电路接线图。

根据电机学原理，只要将接到电动机上的电源线中任意两相想对调，即可实现正反转控制。

电路的工作方式：

转换开关SA有4对触点、3个位置。

当合上电源开关Q，将转换开关SA扳到上方位置时，电源按A、B、C相序与电动机M的三相绕组A、B、C相接，电动机正转。

当旋转开关SA扳到中间位置时，三相绕组电源被切断，电动机停止转动。

当旋转开关SA扳到下方位置时，电源按C、B、A相许与电动机M的三相绕组A、B、C想接通，电动机反转。

由于转换开关并没有灭弧装置，仅适用于不频繁启动、停止且电动机容量在5.5kW及以下的正反转控制的场合。尤其适用于升降机，电动起重机等场所的电动机控制。
