电动机控制:点动+连续运行相结合

来源:电工天下   作者:dgjs123  时间:2019-06-20 13:25:42

电动机控制:点动+连续运行相结合

方法一:用复合按钮

电动机控制用复合按钮

1、点动控制和电动机的控制:点动控制 控制过程相同

2、连续运行和电动机的控制:连续运行 控制过程相同

缺点:

动作不够可靠,有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置。

具体情况:点动停止时,常开已经返回,而常闭不能或未及时返回,导致电动机多运行一段时间或停不下来。

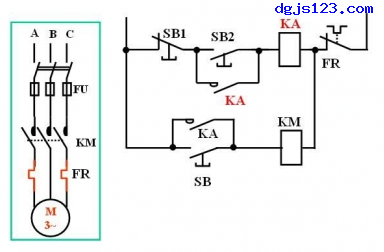

方法二:加中间继电器

电动机控制添加<a href=/dydq/jdq/ target=_blank class=infotextkey>中间继电器</a>

SB:点动启动

SB2:连续运行启动

SB1:停止

特点:

用合闸中间继电器常开接点与点动启动按钮SB并联,避免了方法一的缺陷,点动控制和连续运行相对独立。
