【图】西门子plc星三角降压启动控制电路图设计实例
作者:老电工时间:2015-12-10 15:47:11
西门子plc星三角降压启动控制电路图设计实例

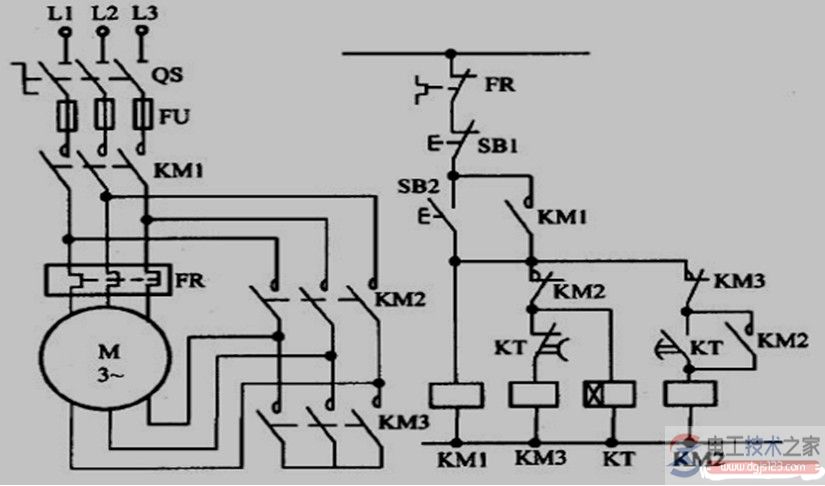

星三角降压启动的继电器电路图与控制图:
根据工艺要求进行plc电路图设计。
plc电路图设计:
根据星三角启动电路图画出流程框架图:
plc软元件地址分配:
i区(输入区)
i0.0 启动按钮sb2
i0.1 停止按钮sb1
i0.2 电源断路器qf
q区
q0.0 主电路接触器 km1
q0.1 星型启动接触器 km2
q0.2 三角形接触器 km3
t区
t37 10秒定时器
根据电路图,流程图和分配好的软元件地址进行编程。
程序参考图:
