【图】三相异步电动机定子绕组线端如何连接?
作者:老电工时间:2020-01-17 06:09:19
有关三相异步电动机定子绕组线端怎么连接,有什么样的连接方式,包括电动机的三角形接法与星形接法,电动机所接入的电源线电压等于电动机的额定相电压,接成三角形,反之接成星形。
三相异步电动机定子绕组线端的连接方式
定子三相绕组的连接方式(Y形或△形)的选择,和普通三相负载一样,须视电源的线电压而定。
如果电动机所接入的电源线电压等于电动机的额定相电压,那么,它的绕组应该接成三角形。如果电源线的电压是电动机额定相电压的倍,那么,它的绕组应该接成星形。

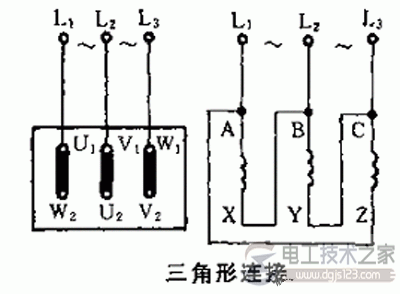

图1,三角形接法

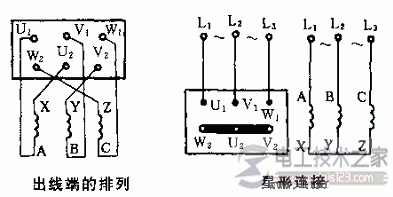

图2,星形接法
