三相异步电动机延时启动实物接线图说明

有关三相异步电动机延时启动的实物接线图，共10张接线图，延时转换装置有电子式和电动式2大类时间继电器，具体在电路中的接线方法是怎样的，一起来了解下。

三相异步电动机延时启动的实物接线图

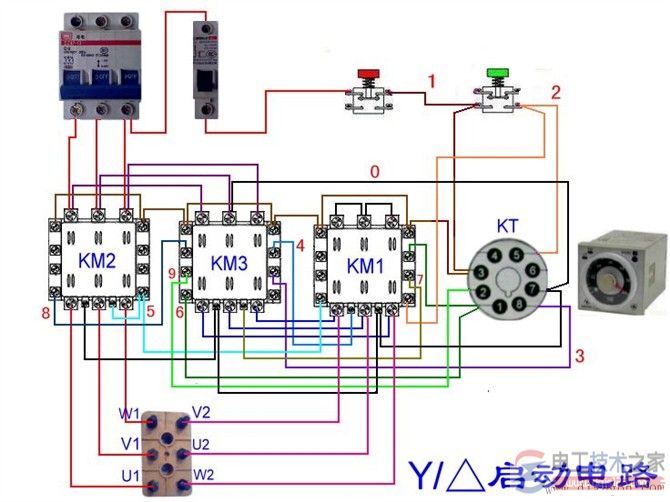

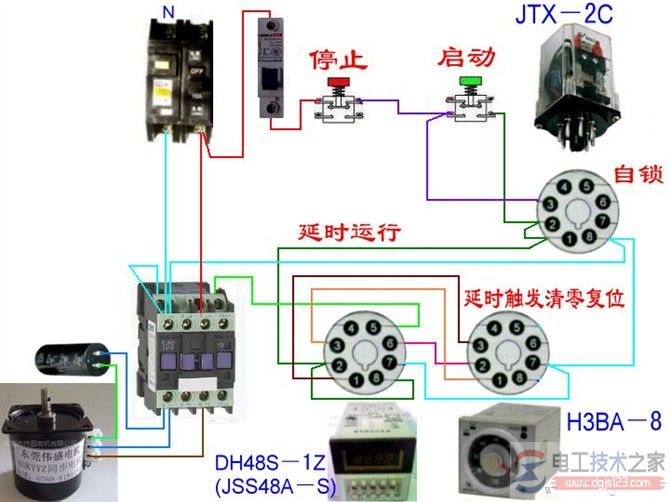

电动机的接线图，如下图：

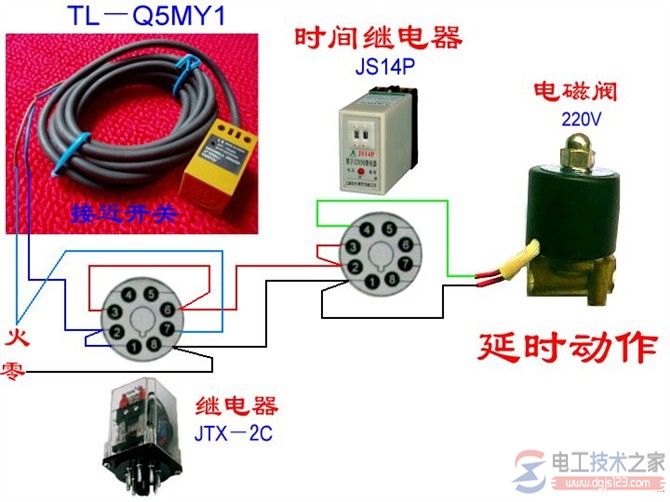

说明：

电动机起动延时转换装置是大功率电动机起动的重要装置。

目前常用的延时转换装置有电子式和电动式2大类时间继电器。

电子式由分立元件或集成元件定时，继电器执行开关动作;电动式由同步电动机和组合齿轮定时，机械触点执行开关动作。2类时间继电器的开关动作都离不开机械触点。
