异步电动机变频调速系统及特点详解

有关异步电动机变频调速系统的相关知识，包括spwm逆变器的同步调制与异步调制，spwm变频调速系统，多功能旋压机控制实景图，控制系统框架图等。

异步电动机变频调速系统

一、spwm变频器

图1 spwm变频器控制电路框图

二、spwm逆变器的同步调制与异步调制

spwm逆变器的性能与载频比 n 有密切关系，载频比 n 定义为

三、spwm变频调速系统

(1)绝对值运算器 (2)函数发生器 (3)逻辑控制器

图2 恒压频比控制spwm变频调速系统的原理框图

四、主要特点

优点：调速范围大；转速稳定性好；频率可以连续调节，为无级调速，平滑性好，变频时电压按不同规律变化可实现恒转矩调速或恒功率调速，以适应不同负载的要求。这是异步电机调速发展的方向。

缺点：控制装置价格较贵。

案例：本案例是多功能旋压机用于生产、加工各种型号的汽车皮带轮，(电工天下 www.dgjs123.com)并通过在触摸屏中调整工艺流程、改变设备运行参数加工不同规格的汽车皮带轮。图是多功能旋压机的控制实景图。

图3多功能旋压机控制实景图

系统框架

多功能旋压机控制系统采用人机界面作为主站监控设备，利用人机界面dop-b07s201的rs232通讯口。

plc主机dvp80eh00r2采用rs232通讯口与hmi设备连接，同时利用rs485通讯口与变频器相连，plc通讯写入变频器给定频率、变频器启动停止命令，读取实际输出频率；

人机界面设定电机目标转速，读取电机实际转速。

plc主机同时通过4通道模拟量输出模块、温度模块及输入输出混合模块来控制编码器、电子尺和热电偶传感器等外围测量设备。

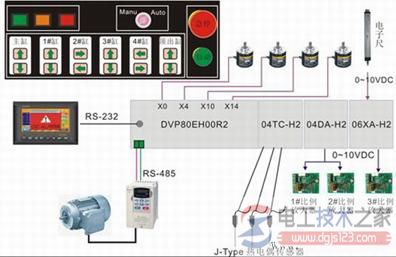

图3-13是控制系统框架图

图4控制系统框架图
