三相异步电动机铭牌数据说明

作者:老电工时间:2020-01-15 09:30:00

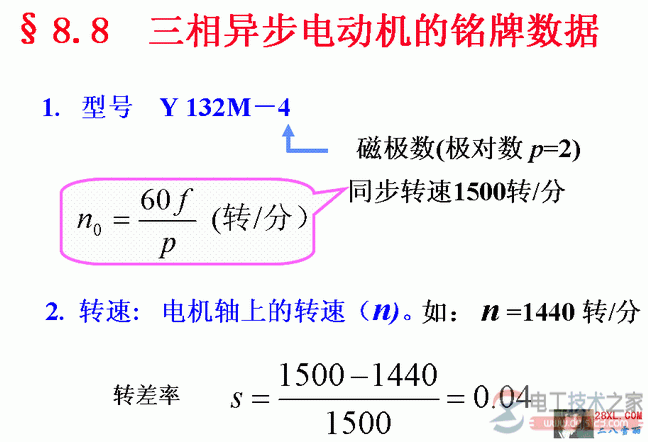

有关三相异步电动机铭牌数据,包括三相异步电动机的型号与转速,电动机的磁极数与同步转速,电动机轴上的转速与转差率等。

三相异步电动机的铭牌数据

如下:

三相异步电动机的铭牌

三相异步电动机铭牌参数讲解

三相异步电动机的铭牌上面标明了该电动机的一些主要技术参数,这些参数包括电动机的型号、额定功率、额定电流额定电压、转速、接线方法、防护等级数据。

若能熟悉异步电动机的铭牌参数,对于正确使用及维修时将起到很大的帮助。

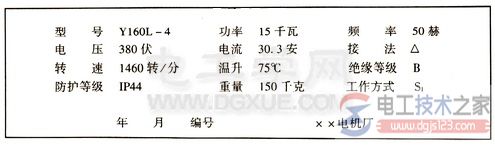

三相异步电动机的铭牌见下图:

三相异步电动机的铭牌

1、电动机型号:参考《三相异步电动机型号参数识别》。

2、额定功率:表示电动机在额定工作状态下运行时转轴上输出的机械功率。用符号“P”表示,单位用“KW”或千瓦表示。

3、额定电流:表示电动机在额定状态下运行时定子电路输入的线电流。用“Le”表示,单位是“安”或“A”。

4、额定电压:是指电动机定子三相绕组规定应加的线电压值。用符号“Ue”表示,单位是“V”或“伏”。若铭牌上标有两个额定值,220/380伏,这表示定定子绕组做△连接时,其额定电压应是220伏,而作星形(Y)连接时,其额定电压应是380伏。

5、频率:频率是指电动机定子绕组上的允许频率,国产异步电动机的额定频率为50Hz,用符号“f”表示,单位为“Hz”或“赫兹”。

6、额定转速:铭牌上的转速是指电动机在额定状态下的转速。用符号“n”表示,单位为“转/分”。

7、接线方法:是指电动机在额定电压下,额定子绕组的接线方法。一半有Y(星形)及△(三角形)两种接法。

8、绝缘等级:是指电动机定子绕组所用的绝缘材料的等级,它表明电动机所允许的最高工作温度。绝缘材料的等级共分为七级,分别是:

Y:90°、A:105°、E:120°、B:130°、F:155°、R:180°、C:180°以上

9、温升:是指电动机的绕组温度允许高出周围环境温度的数值,也就是电动机绕组温度与周围环境温度之差。

10、工作方式:指电动机在额定工作情况下,不同工作条件和情况允许的持续时间和周期。工作方式可分为连续(S1)、短时(S2)及断续(S3)三种。

11、防护等级:表示电动机的防护能力,格式为IP * *(星号是两位数字,如IP 4 4),IP是防护的英文缩写,后面第一位数字表示防止固体物体进入内部的等级,第二位数值表示防止水进入内部的等级。

详细如下表:

三相异步电动机的铭牌
