水电磁阀的规格型号及选型依据

作者:老电工时间:2020-03-02 14:40:42

水电磁阀有哪些型号,水用电磁阀适用于以水或液体为工作介质,用于控制其通断,那么水电磁阀的规格型号含义是什么,水电磁阀的选型依据是怎么样的,一起来了解下。

水电磁阀的规格型号

水电磁阀的规格型号及选型依据

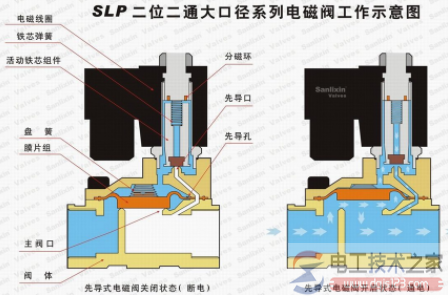

水用电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔。

而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

水电磁阀的规格型号:

型号 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50

流量孔径 16 20 25 35 40 50

CV值 4.8 7.6 12 24 29 48

接管口径 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″

使用流体粘滞度 20CST以下

使用压力 空气/Air: 0~1.0Mpa、水/ Water: 0~0.7Mpa、油/ Oil: 0~0.7Mpa

最大耐压力 1.0Mpa(常开0.8Mpa)

工作温度 NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃

使用电压范围 ±10%

本体材质 黄铜 shcgfm .com

油封材质 NBR、EPDM、VITON

常用型号:

2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀/液体/气体用电磁/定时电磁阀/喷泉电磁阀/水用电磁阀/带手动电磁阀2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀

水用电磁阀的用途:

水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。
