洗衣机进水电磁阀的作用_洗衣机进水电磁阀的工作原理

有关洗衣机进水电磁阀的作用及工作原理，洗衣机进水电磁阀是全自动洗衣机的重要部件之一，洗衣机进水电磁阀用途，洗衣机进水电磁阀适用于家用电器、工业设备、农林用水、医疗器械等。

洗衣机进水电磁阀的作用

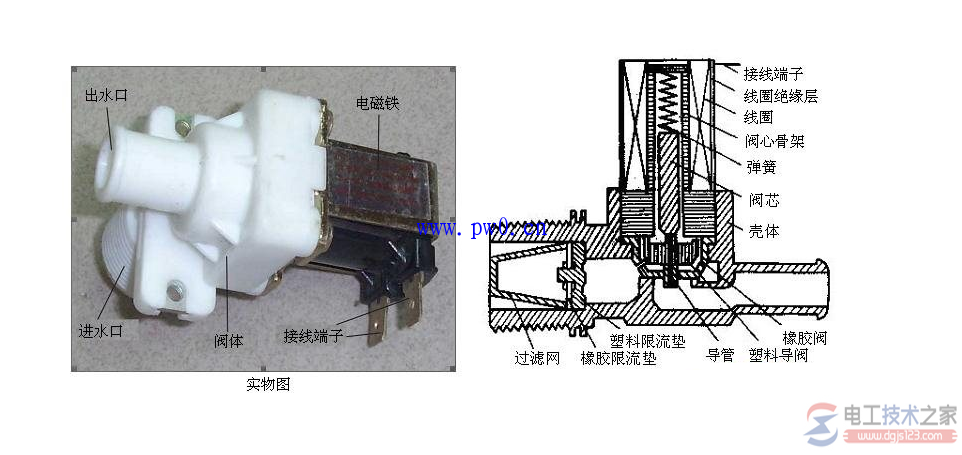

洗衣机进水电磁阀是全自动洗衣机的重要部件之一，目前，波轮式洗衣机中比较常见的是弯体式进水电磁阀，它由金属过滤网、阀座、橡胶阀芯、电磁吸铁及其绕组、弹簧、加压针孔、泄压孔等组成。

其中进水电磁阀的线圈和骨架被制成了一体并封死，以便于防水。并且由橡胶阀和塑料盘与出水口紧密接触，将阀座内腔分成了上下两个空间。

上空间与进水口相通，可称为控制腔；下空间与出水口相通，可称为进水腔。在进水电磁阀处于关闭状态时，加压孔将上下两个腔连通起来。

一般在进水管旋机身上的那个口就是进水电磁阀的进水口，打开上面板就能看到。

洗衣机进水电磁阀是在排水和进水时使用，220V交流电压与电磁阀线圈接通，形成磁场，电磁铁吸合，自动打开橡胶阀门，洗衣机里的水就顺着管道流出去了。

断电后，电磁阀线圈失去电流，磁场消失，电磁铁松开，橡胶阀门自动关闭，洗衣机里的水就流不出去了。

一、洗衣机进水电磁阀用途

洗衣机进水电磁阀适用于家用电器、工业设备、农林用水、医疗器械等 ，如：洗衣机、饮水机、热水器、咖啡机、制冰机、洗碗机、便洁宝、工业加湿器、大型制冷设备、冷风机、 园林喷灌、农业滴灌。

洗衣机进水电磁阀参数：

进水口外径：Φ26.3±0.2mm

出水口外径：Φ16±0.2mm

安装孔间距：38±2mm

插片宽：6.3mm±1mm

插片厚度：0.8mm

线圈电阻：4.4-5.0KΩ

工作电压：AC12、24、110.220、DC12.24.36特殊电压可定制

启动特性：85%的额定电压0.02MPa-0.8MPa水压下正常启动。

水密性能：在水压为0.02MPa时，泄露量小于0.1ml/min，在水压为0.03-1MPa无泄露

流量特性：0.02MPa时流量:Q :3-5L/min；0.1-1.0MPa时流量:Q :25-34L/min；其它流量可以定制。

二、洗衣机进水电磁阀工作原理

在不通电的状态下，铁芯受小弹簧的作用向下压，正好压住橡胶阀和塑料盘上的泄压孔。

此时若有水注入，水就会从加压孔进入控制腔内。于控制胜空内的水不能流出，也使得控制腔与进水腔内的水压相等。

在弹簧弹力、铁芯重力和水压压力的共同作用下，挨着控制腔的橡胶阀面的压力大于进水腔一侧的压力，因此橡胶阀被紧紧地压住，水流无法流人洗衣筒，起到了封闭作用。
