燃气灶电磁阀的工作原理,燃气灶电磁阀的分类

作者:老电工时间:2020年03月19日 11:57

有关燃气灶电磁阀的知识,这里说一说 燃气灶中电磁阀的工作原理,主要是控制电磁铁的电流通断,来控制机械运动,同是介绍下燃气灶电磁阀的分类,供大家参考。

燃气灶电磁阀工作原理

在燃气灶中,电磁阀的工作原理是:通过控制电磁铁的电流通断,来控制机械运动。

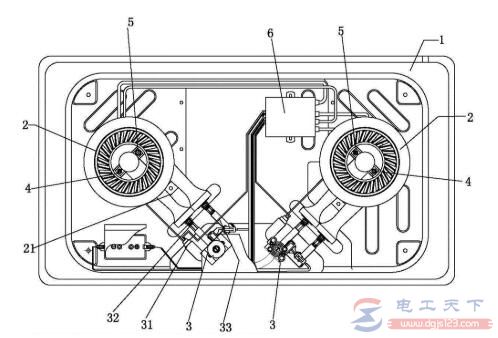

燃气灶电磁阀

在燃气灶电磁阀中有一个密闭的腔,并在不同的位置开有通孔,每一个通孔都连接不同的油管,而腔中间是活塞,两面是两块电磁铁,哪面磁铁线圈通过阀体都会被吸引到哪边,通过控制阀体的移动来开启或者关闭不同的排油排气孔而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。

当燃气灶电磁阀中的热电偶受热时,会产生热电势,可使电磁阀工作。

燃气灶的工作原理:当按旋钮,小火点燃时,热电偶受其火焰加热,产生热电势。热电势通过导线导入电磁线圈,产生磁场使电磁阀吸合,燃气阀开启,燃烧通路打开,维持其正常燃烧,一旦遇到大风或汤水等溢出,扑灭火焰,热电偶的热电势很快下降到零,线圈失电,电磁阀失效,在弹簧作用下迅速复位,阀门关闭燃气通路,终止供气,保证安全。

燃气灶热电偶保护装置,注意保持热电偶与火盖之间的距离。

一般来说,燃气灶热电偶的高度应与火盖高度基本持平,允许误差为1±0.5mm,燃气灶热电偶与火盖距离不能太远,一般保持在4±0.5mm的距离最佳,如果安装位置太低,燃气灶热电偶受热不足,产生热电势不够,不会使电磁阀吸合,安装位置太高,火苗接触太大,容易烧坏热电偶,同样的道理,太远,也会热电势不够,不会使电磁阀吸合。

燃气灶电磁阀的分类

燃气灶电磁阀一般分类直动式电磁阀、分步直动式电磁阀、先导式电磁阀三大类。

1、直动式电磁阀在真空、负压等环境下均能正常工作;

2、分步直动式电磁阀的功率较大,安装水平的要求较高;

3、先 导式电磁阀的流体压力范围上限较高,可以任意的安装,但前提是满足流体压差条件。

现在,市场上销售的各种燃气灶电磁阀的功能都很强大,使用寿命长,安全性也高。

以上介绍了 燃气灶电磁阀的工作原理,以及燃气灶电磁阀的几种类型,希望对大家有所帮助。
