直流单臂电桥用法及注意事项

作者:老电工时间:2022-05-14 07:47:38

直流单臂电械的使用方法

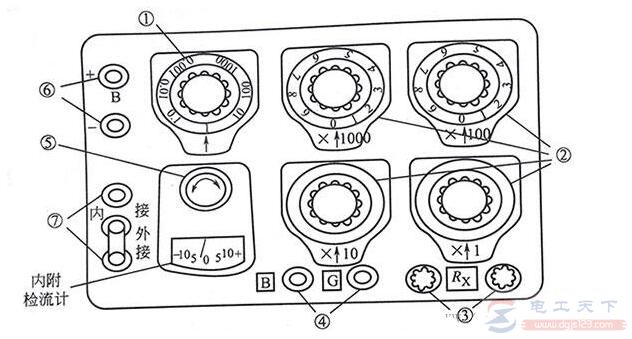

直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1Ω~1MΩ)的直流平衡电桥,主要用于测量各种电机、变压器及电器的直流电阻。常见的有QJ23型携带式直流单臂电桥,图1为其面板图。

1、直流单臂面板图

1)比率臂转换开关:共分为七挡,分别是0.001,0.01,0.1,1,10,100,1000。

2)比较臂转换开关:由四组可调电阻串联而成,每组均有九个相同的电阻,分别为九个1Ω,九个10Ω,九个100Ω,九个1000Ω。调节面板上的四个读数盘,可得到0~99990范围内任意一个电阻值(其最小步进值为1Ω)。

直流单臂电桥用法及注意事项

3)被测电阻接线端钮。

4)按钮开关:B为电源开关,G为检流计支路开关。电桥不用时,应将G锁住(顺时针旋转),以免检流计受振损坏。

5)检流计机械调零旋钮。

6)外接电源接线端钮。

7)检流计短路片及内、外接端钮:当使用机内检流计时,短路片应与“外接”端连接。当使用外接检流计时,短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。

2、单臂直流电桥测量步骤

1)将检流计锁扣打开,调节机械调零旋钮,使检流计指针指向零。

2)接上被测电阻Rx,根据It阻值范围选择适当倍率,使最高倍率(×1000))示数不为零为宜。

3)测量时,先按下电源按钮“B”,再按下检流计按钮“G”,如果检流计指针偏向“+”,那么应增大比较臂电阻;如果指针偏向“-”,那么应减小比较臂电阻。在调解平衡过程中,不能把检流计按钮按死,待调到电桥接近平衡时,才可将检流计按钮锁定进行细调,直至指针调零,电桥达到平衡。

4)根据比率臂和比较臂,按下式计算被测电阻Rx的值:Rx=比率臂比率×比较臂电阻。
