涡街流量计怎么接线？

涡街流量计是一种流量测量仪表，主要有三种接线方式，使用最多的是二线制接线，以下主要介绍涡街流量计的二线制怎么接线，一起来学习下。

涡街流量计的接线方法

以大泉流量DQVF型涡街流量计为例，这是一款用于液体、气体流量测量的仪表，带有温度与压力补偿功能。

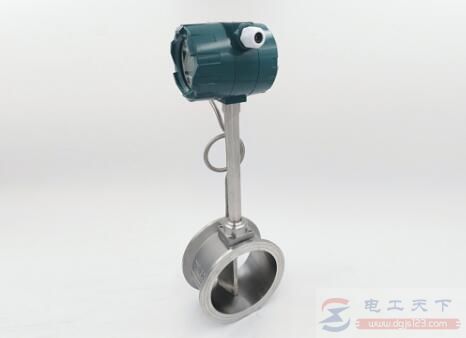

图1：涡街流量计图片

对这款涡街流量计接线时，先确认现场的输出要求，以现场二线制输出4-20mA的接法来演示。

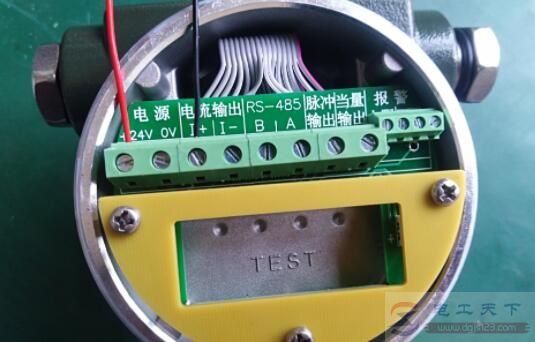

第一步：打开接线盒后盖，有许多的接线端子，如下图。

图2：涡街流量计的接线示意图

注意，第一组是电源接线，第二组是电流输出接线，二线制接法为：电源24V+与电流I+，这个组合接线就是二线制4-20mA输出的接法。

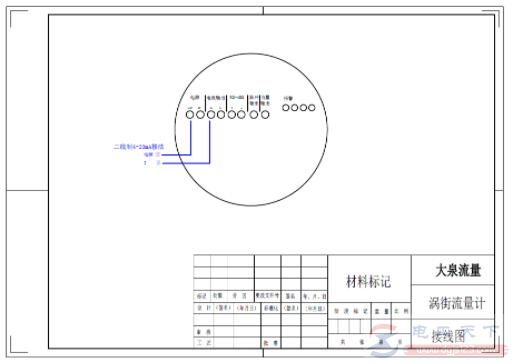

图3：涡街流量计接线图

注意，涡街流量计的二线制4-20mA接线，并不是电流的接线。
