试电笔的工作原理图解

作者:老电工2020年04月06日 18:08

有关试电笔的工作原理,试电笔究竟是如何工作的,在什么情况下,试电笔上的氖管才会发光,这里电工天下小编带大家来了解下。

试电笔的工作原理

被测带电体通过电笔、人体与大地之间形成的电位差超过60V以上时(不论其电位交流或直流),电笔中的氖管在电场的作用下会发出红色的光。

如下图:

试电笔的工作原理

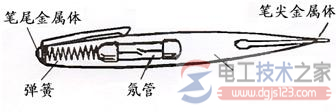

点划框内部分表示试电笔的结构。

R1表示人体的电阻,它的下端接了地线,表示人站在地上。

先把试电笔接向触点1,这时相当于试电笔笔尖接到零线上,试电笔两端电压为零,氖管不发光。

再把试电笔接向触点2,相当于试电笔笔尖接到相线上,加于氖管的电压超过它的起辉电压(约60V)就会发出辉光。

经验技巧

在使用试电笔检测导体时,电流经试电笔笔尖金属体->氖管->电阻->弹簧->尾部金属体->人体->大地,构成回路,其电流很微弱,人体与大地有60V电位差,试电笔则有辉光发出。

试电笔怎么用

试电笔怎么用

试电笔怎么用,试电笔简称电笔,用于检查测量低压导体和电气设备外壳是否带电,这里介绍了试电笔的构成、试电笔的用法,以及试电笔的使用注意事项。

试电笔的构造_试电笔的功能

试电笔的构造_试电笔的功能

有关试电笔的构造,常见结构为钢笔式结构,类似于螺丝刀结构的试电笔也比较常见,试电笔的主要功能:检查电器设备外壳是否带电,试电笔使用方法与注意事项。

电工试电笔的工作原理

电工试电笔的工作原理

本文介绍了电工试电笔的结构构成,以及电工试电笔的工作原理,试电笔主要用于判断照明电路中的火线和零线、检验低压电气设备是否漏电,这里详细介绍了试电笔的构成及工作原理,大家参考下。
