磁电式仪表的结构与工作原理

有关磁电式仪表的小知识，这里重点介绍了磁电式仪表的结构组成，磁电式仪表的工作原理，以及磁电式仪表的特点与主要作用，供大家学习参考。

磁电式仪表的结构

磁电式仪表的测量机构如下图：

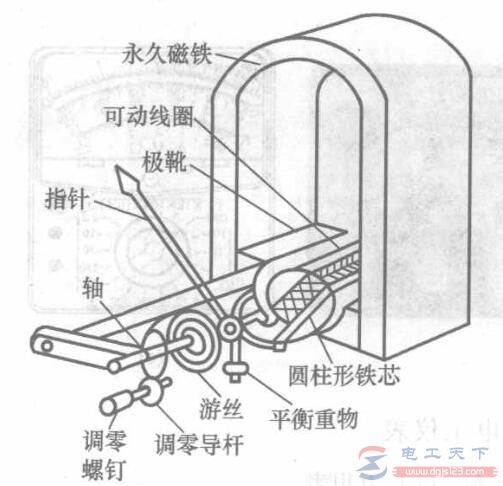

图1，磁电式仪表的测量机构

其主要由固定部分与可动部分来组成。

1、固定部分由永久磁铁、极靴与圆柱形铁芯构成。

2、可动部分由绕制在铝框架上的可动线圈、转轴、指针、平衡重物、零位调节器及游丝构成。

磁电式仪表的工作原理

在磁电式仪表的可动线圈在蹄形磁铁的内部，当被测电流通过线圈时，线圈受磁场力的作用产生电磁转矩而绕中心轴转动，中心轴带动指针偏转，指针偏转时又带动游丝运动而发生弹性形变。

当线圈偏转的电磁转矩与游丝形变的反作用力矩相平衡时，指针会停留在相应的位置，并在面板刻度标尺上指出被测数据。

磁电式仪表的作用

磁电式仪表具有准确度高、灵敏度高、刻度均匀等优点。

磁电式仪表常用于制成直流电流表与直流电压表。

以上就是磁电式仪表的相关知识，希望对大家有所帮助。
