【图】三段式电流保护接线图的作用

线路三段式电流保护的原理接线图及展开图

其中KA1、KA2、KS1构成第Ⅰ段瞬时电流速断；KA3、KA4、KT1、KS2构成第Ⅱ段限时电流速断；KA5、KA6、KT2、KS3构成第Ⅲ段定时限过电流。

三段保护均作用于一个公共的出口中间继电器KOM，任何一段保护动作均启动KOM，使断路器跳闸，同时相应段的信号继电器动作掉牌，值班人员便可从其掉牌指示判断是哪套保护动作，进而对故障的大概范围作出判断。

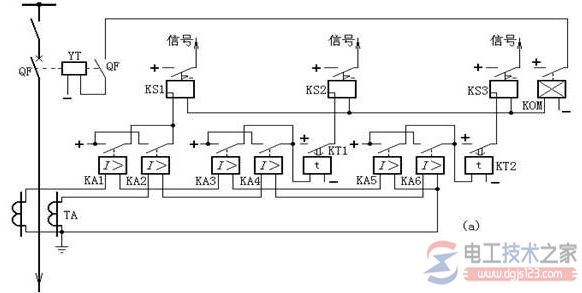

图1a三段式电流保护接线原理图


图b 三段式电流保护接线展开图
