相序保护器接线图与参数设置

相序保护器的接线图

一、把三相电源的三相四线分别接入相序保护器的L1、L2、L3、N端。

二、相序保护器的常开、常闭输出端，分别接入控制设备的回路。详见相序保护器接线示意图

相序保护器接线图

三、设置参数，把连接好的相序保护器通上三相电，液晶屏显示其中一相的电压。

1、相序保护器正常情况下，按一下R/M，进入设置状态，设置字符闪烁，此时液晶屏上显示设置和相序字样，按▲或▼键可选择是否启用相序保护功能，ON表示开启，OFF表示关闭。

2、再按一下相序保护器的R/M，设置过电压值，液晶屏上显示设置和过压字样，按▲或▼键设置过电压值，过电压值在381V～500V范围内设置，步进量为1V；再按一次R/设置键，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。

3、再按一下相序保护器的R/M，液晶屏上显示End字样，本次设置完成。

4、当相序保护器发生电源过压、欠压、缺相、错相、不平衡等故障时，液晶屏上分别闪烁显示过压、欠压、缺相、相序、不平衡等字样，如果故障时间超过设置的动作时间，过压、欠压、缺相、相序、不平衡等字样保持常亮，同时显示故障时的电压值，这时输出触点转换。

5、由于相序保护器缺相、错相故障属于不可自动恢复性故障；故发生缺相、错相故障时，相序保护器能记忆自锁。即使安全切断相序保护器工作电源，也会存储故障信息；只有在排除缺相、错相故障后，按R/设置键，相序保护器才能复位。而发生过压、欠压故障后，如果线路电压又恢复了正常设置电压范围，相序保护器能自动恢复。也可按R/设置键手动恢复。

四、相序保护器怎么接线？

问题：相序保护器接线图上E1E2E3代表什么？只知道2脚7脚是接电源还有一组常长一组长闭，那E1E2E3代表什么？

回答：
相序继电器产品，厂家会提供接线图。

E1\E2\E3要看说明书，或者接线图，如果是三相的相序保护器，一般是代表ABC相。
附件的这个厂家做的不错，接线图什么的都标的很正规，产品可靠。

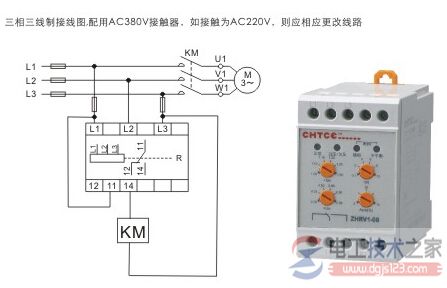

如图：
