plc与步进电机驱动器如何接线,附接线图示例
作者:老电工时间:2020-11-11 13:54:49
分享下plc与一台步进电机驱动器的接线图,西门子plc与步进电机驱动器共阴接法,以及单片机与步进电机驱动器共阴接法,西门子plc系统和步进电机驱动器的共阳极接法等。
plc与步进电机驱动器的接线图

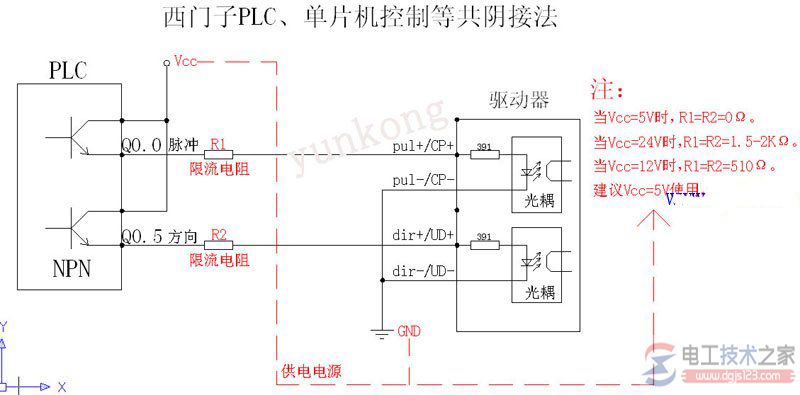

一、西门子plc与步进电机驱动器共阴接法,以及单片机与步进电机驱动器共阴接法。

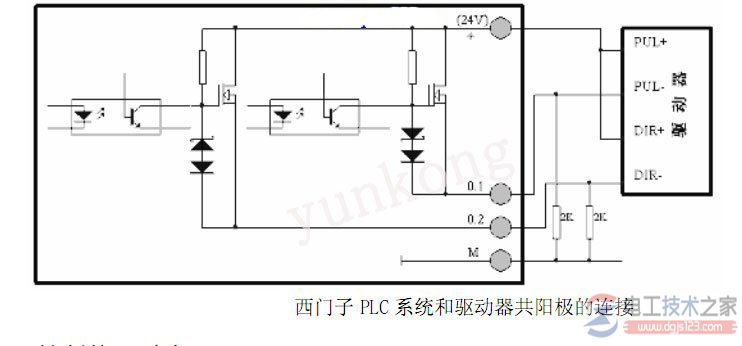

二、西门子plc系统和步进电机驱动器的共阳极接法
三、三菱、丰炜、欧姆龙、台达等plc与步进电机驱动器的共阳接法

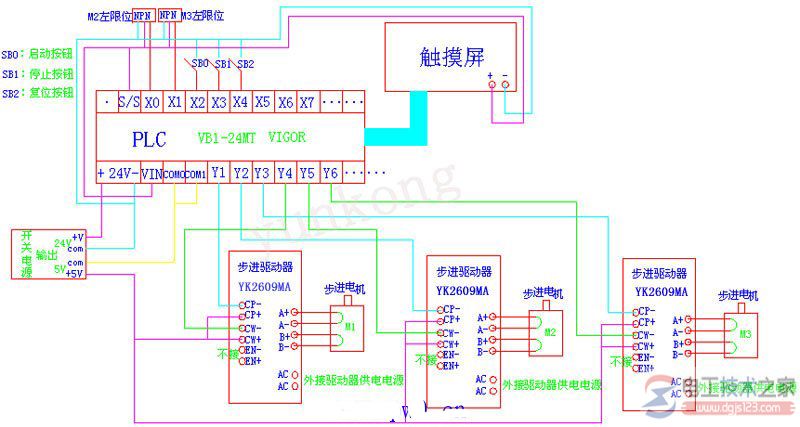

四、plc与三台步进电机驱动器连接方法

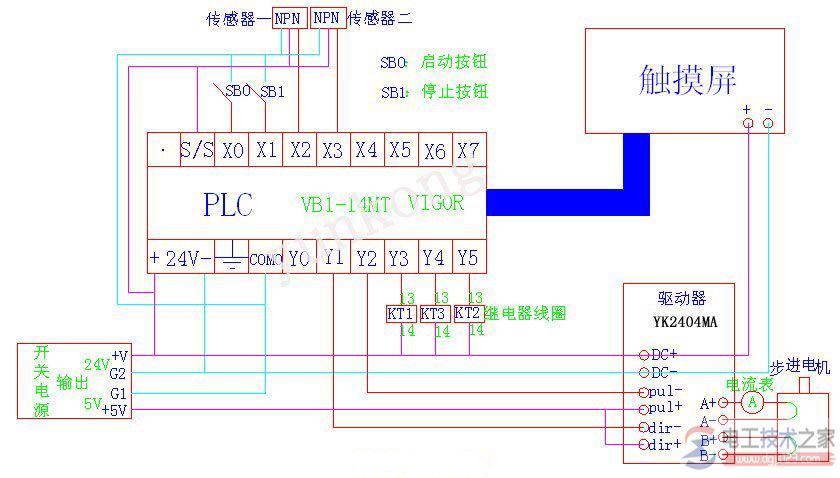

五、plc与一台步进电机驱动器接线的完整电路图
