三联开关接线图实物与单双联三联开关接线图

作者:老电工时间:2019-11-14 16:54:51

有关三联开关接线图的实物图,两位双联开关正确理解应该是两极双联一位开关,包括单联双控与单联双刀双掷,并介绍了单、双联、三联开关的相关知识。

三联开关接线图

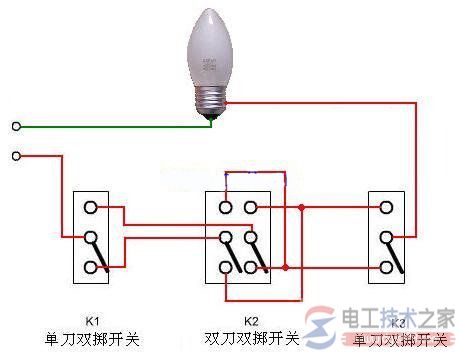

三联开关接线图实物1

两位双联开关的正确的理解,应该为:两极双联一位开关,这种开关与双联开关是有区别的。它的背面有6个接线点,与两位双联开关的接线端子是一样的,而在市面上这种开关又很难买到,因为正规名牌厂家如:西门子、西蒙、TCL等都没有生产。只有一些杂牌且不好找,所以在实际工作中都是用两位双联开关来取而代之。

三联开关接线图实物2

附,单联、双联、三联开关是什么?

单联开关本身可以连接一路负载,双联开关可以连接两路负载,而三联开关可以连接三路负载。

单联开关有一对按键(1个下按键,1个上按键),双联开关有两对按键(2个下按键,2个上按键),三联开关有三对按键(3个下按键,3个上按键)。

不管是单、双联还是三联开关,其下按键控制的是自身连接的负载(如果智能开关本身不带高压驱动模块,则下按键控制对象可自定义);对于上按键,如果没有设置联动对象,则作用与下按键一样;如果设置了联动对象,则操作上按键时,可以引发该上按键所有联动对象动作(一键式快捷群控操作)。

上按键也可以通过设置联动对象为“两地开关”某个设备,无须改动任何线路,就可以轻而易举地实现两地开关功能。
