电阻器的二种标示方法

如何来标示电阻器，共有二种标示方法，一是直标法，二是色标法。

电阻器的标示方法

以下内容转自网络。

1、直标法

直标法是将元件值和允许的相对误差等级直接用文字印在元件上。

2、色标法

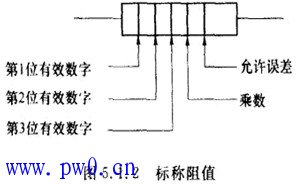

色标法是在元件的一端用5道色环来代表元件值用其准确度等级，如图5. 1.2所示。5道色环电阻器的第1、第2、第3道色环表示有效数字，第4道色环表示乘数，第5道色环表示允许误差. 色环的颜色所代表的数字如表5.1.3所示。

识别一个色环电阻器的标称值和精度，首先要确定首环和尾环.首、尾环确定后，就可按照按图5.1.2中每道色环所代表的意义读出标称值和精度。

按照色环的印制规定，离电阻器端边最近的为首环.较远的为尾环.5环电阻器中，尾环的宽度是其他环的1.5-2倍。

例如一电阻器的色环为棕、紫、绿、金、棕，则这个电阻器的标称值为17.5Ω.允许误差为±1 %。
