导线绝缘层厚度与恢复绝缘层的处理方法

有关导线绝缘层厚度与恢复绝缘层的处理方法，导线的绝缘层破损后，必须恢复，绝缘带的包缠方法，导线绝缘层恢复时的注意事项等。

导线绝缘层

如下图：

注：

1、括号中数值为有一小截面线芯的四芯带绝缘电缆中性线绝缘厚度。

2、芯绝缘是二相导体间绝缘厚度(不包括半导电层厚度)的一半。

3、带绝缘是导体和金属套间绝缘厚度减去芯绝缘厚度(不包括半导电层厚度)。

导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。

通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。

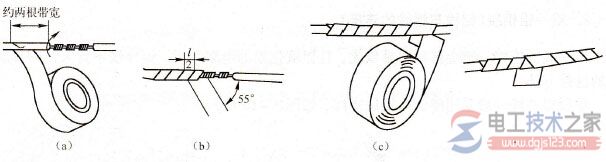

绝缘带的包缠方法：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图2(a)。

包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图2(b)。

图2 导线的绝缘层恢复

包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠1层黑胶布，也要每罔压叠带宽的1/2，如图2(c)、(d)所示。

导线绝缘层恢复时的注意事项：

1、用在380V线路上的导线恢复绝缘时，必须先包缠1~2层黄蜡带，然后再包缠1层黑胶带。

2、用在220V线路上的导线恢复绝缘时，先包缠1层黄蜡带，然后再包缠1~2层黑胶带。

3、包缠绝缘带时，要疏密适宜，不能露出芯线，以免造成触电或短路事故。

4、绝缘带不用时，不要放在温度很高的地方，以免黏胶热化。
