不同电线电缆型号的含义说明

作者:老电工时间:2022-04-04 06:57:59

有关电线电缆的知识,电缆有不同型号,包括BV、BLV、BVVB、BVR、RV、RVS等,这些电缆型号代表的含义是什么,各类型的电线电缆在材料使用上有何不同,下面来了解下。

电缆型号含义

电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV分别代表什么意思?

这些符号代表电线电缆的型号,B系列归类属于布电线,开头用B,电压:300/500V。

电线按用途分为电磁线和通用绝缘电线,绝缘电线又称为布电线。绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。

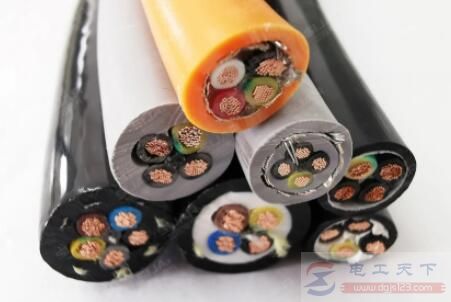

不同电线电缆型号的含义说明

电线型号含义(字母)说明:

1、V:PVC聚氯乙烯,即塑料;

2、L:铝芯的代码;

3、T:铜芯的代码(一般省略不写);

4、R:(软)的意思,要做到软,就是增加导体根数;

5、BV:铜芯聚氯乙烯绝缘电线;

6、BLV:铝芯聚氯乙烯绝缘电线;

7、BVR:铜芯聚氯乙烯绝缘软电线。

以上电线结构:导体+绝缘。

以2.5mm2为例:

BV是1根直径1.78mm和7根0.68两种,BLV是1根直径1.78mm,BVR是19根直径0.41mm。

RV铜芯聚氯乙烯绝缘连接软电线,它比BVR更软,还是2.5是49根0.25mm铜丝。

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,比RV多了一层塑料护套。

另外:平时最常用的“护套线”,BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线,在+一层白色的护套。
