电流速断保护的定义，电流速断保护的主要特点

有关电流速断保护的相关知识，介绍了电流速断保护的定义，电流速断保护一般设定值较大，多为瞬时动作，并介绍了电流速断保护的主要特点，供大家学习参考。

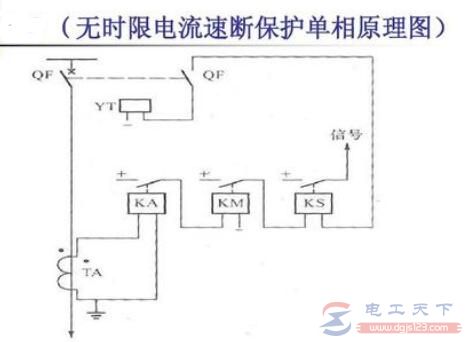

电流速断保护的定义

对高压来讲，过流保护一般是对线路或设备进行过负荷及短路保护，而电流速断一般用于短路保护。

电流速断保护一般设定值较大，多为瞬时动作。过流保护设定值较小，一般只需躲过正常工作引起的电流，动作带有一定延时。

三段式过流保护主要包括：1、瞬时电流速断保护（简称电流速断保护或电流Ⅰ段）；2、限时电流速断保护（电流Ⅱ段）；3、过电流保护（电流Ⅲ段）。

这三段保护构成一套完整的保护，保护范围的不同之处：

1、瞬时电流速断保护：保护范围小于被保护线路的全长一般设定为被保护线路的全长的85%。

2、限时电流速断保护：保护范围是被保护线路的全长或下一回线路的15%，

3、过电流保护：保护范围为被保护线路的全长至下一回线路的全长。

电流速断保护的特点

接线简单，动作可靠，切除故障快，但不能保护线路全长，保护范围受到系统运行方式变化的影响较大。

速断保护是一种短路保护，为了使速断保护动作具有选择性，一般电力系统中速断保护其实都带有一定的时限，这就是限时速断。

离负荷越近的开关保护时限设置得越短，末端的开关时限可以设置为零，这就成速断保护，保证在短路故障发生时近故障点的开关先跳闸，避免越级跳闸。

定时限过流保护的目的是保护回路不过载，与限时速断保护的区别在于整定的电流相对较小，而时限相对较长。

以上三种保护的用途不同，往往限时速断和定时限过流保护结合在一起使用。

电流速断保护与其他保护间的区别

电网中电气设备发生故障时，短路电流很大，根据继电器的基本动作原理可知，如果预先通过计算，将此短路电流整定为继电器的动作电流，就可对故障设备进行保护。

过电流保护和电流速断保护便是基于这个原理来实现的。

为了保证动作的选择性，根据短路电流的特点（故障点越靠近电源，则短路电流越大），过电流保护是带有动作时限的，而电流速断保护则不带动作时限，即当短路发生时，它立即动作而切断故障，故它没有时限特性，常用来和过流保护配合使用。

速断保护不能保护线路全长，只能有选择性地保护线路一部分，余下部分为速断保护的死区。

为避免上述情况，速断保护也可做成略带时限，称为时限电流速断保护。它和无时限电流速断配合，以消除电流速断保护的动作死区。

以上就是电流速断保护的小知识，希望对大家有所帮助。
