一例发光二极管（LED）的显示驱动电路

有关led发光二极管的知识，介绍了一例发光二极管（LED）的显示驱动电路，通过本显示驱动电路，可以了解下led发光二极管的工作原理，有需要的朋友参考下。

发光二极管（LED）的显示驱动电路

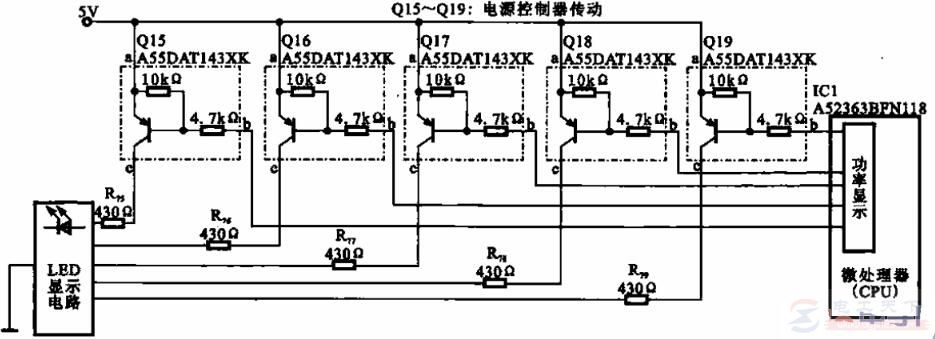

如下图所示，一例发光二极管（LED）显示驱动电路，又称为微处理器的显示接口电路。

在微处理器工作的同时，将工作状态及温度等信息通过CPU内的功率显示电路（接口）输出，经过5个晶体管放大去驱动发光二极管，进行显示。

每个驱动晶体臂（PNP型晶体管）的发射极接+5 V电源基极受微处理器的控制，当微处理器输出低电平时晶体管基极电平降低，则晶体管发射极和集电极之间导通，+5 V电源经过晶体管加到发光二极管上使发光二极管发光。

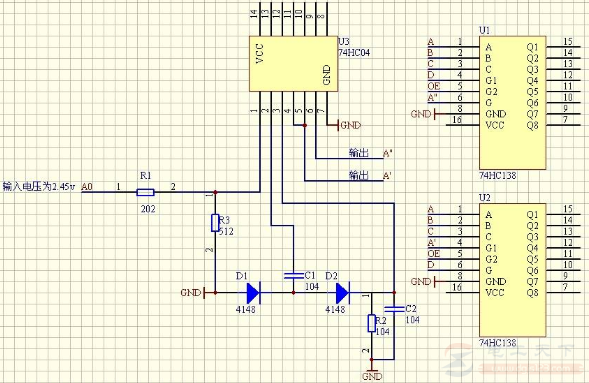

LED显示屏的电路工作原理

本系统由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。

计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。

视频输入端口提供视频输入端口，信号源可以是录像机、影碟机、摄像机等，支持NTSC、PAL、S Video等多种制式。系统软件提供LED播放专用软件，powerpoint或ES98视频播放软件。

LED电子显示屏系统以计算机为处理控制中心，电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，可方便随意地选择显示画面的大小。

显示点阵采用超高亮度 LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。

配备图文信息及三维动画播放软件，可播放高质量的图文信息及三维动画。播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。

使用专用节目编辑播放软件，可通过键盘，鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。编排存于控制主机或服务器硬盘，节目播放顺序与时间，实现一体化交替播放，并可相互叠加。可以接收显示录像机、影碟机等视频信号。
