变色发光二极管

1、定义

变色发光二极管是可以把变换发光颜色的发光二极管。

2、分类

（1）变色发光二极管按发光颜色种类分为双色发光二极管、三色发光二极管和多色（有红、蓝、绿、白四种颜色）发光二极管。

（2）变色发光二极管按引脚数量分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管。

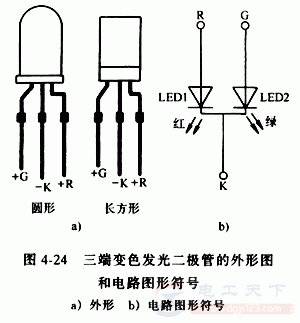

图4-24：三端变色发光二极管的外形和电路图形符号

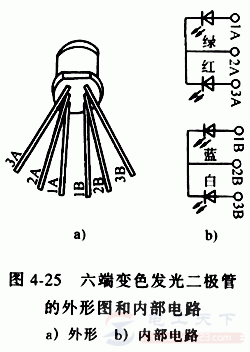

图4-25：六端变色发光二极管的外形和内部电路

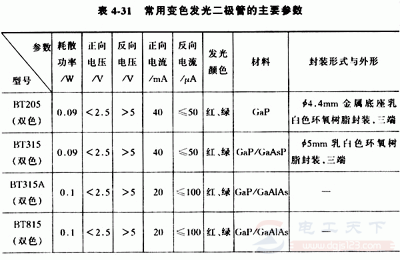

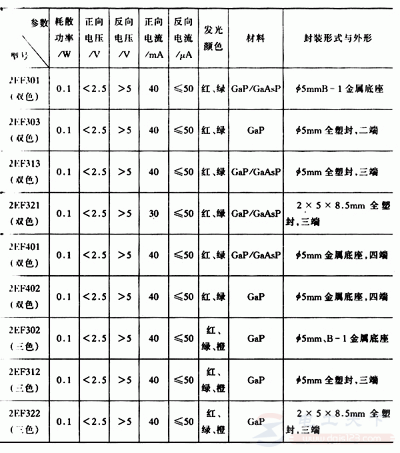

常见的双色发光二极管有2EF系列和TB系列，常见的三色发光二极管有2EF302、2EF312、2EF322等型号，见下表4-31。

变色发光二极管的连接方法

变色发光二极管一般分为双色和三色发光二极管。

双色发光管有三个极，一个为公共极，通常为负极，其他两极为正极，在电路中负极接地，其他两极分别由控制导通器件接电源正极，比如红绿双色发光二极管，红极接电源发红光、绿极接电源发绿光、两极同时接电源发黄光；三色发光二极管与此类似，只不过它是四个电极，一个公共负极极，其他为红、绿、蓝，三色电极为正极，电路接法和双色电路类似，但发光效果比双色发光二极管更加丰富。
