变频器的使用与控制方法

变频器怎么使用，有哪些控制方法，参考如下：

变频器主要用于电机的调速，通过改变电机工作电源的频率来改变电机转速。

台达VFD-M变频器，以一个4级电机为例，在工频电压为50HZ的情况下，电机同步转速为50×60/2=1500转，去掉转差率，电机转子转速约为1450。

1450÷50=29转，变频器每调节1HZ电机转速增加29转。

变频器的主要功能是用于电机的调速，但经常会忽略的变频器的保护功能，在电机保护电器中，没有任何电器的保护强度高于变频器，变频有过载、短路、欠压、过压保护。

变频器接线：

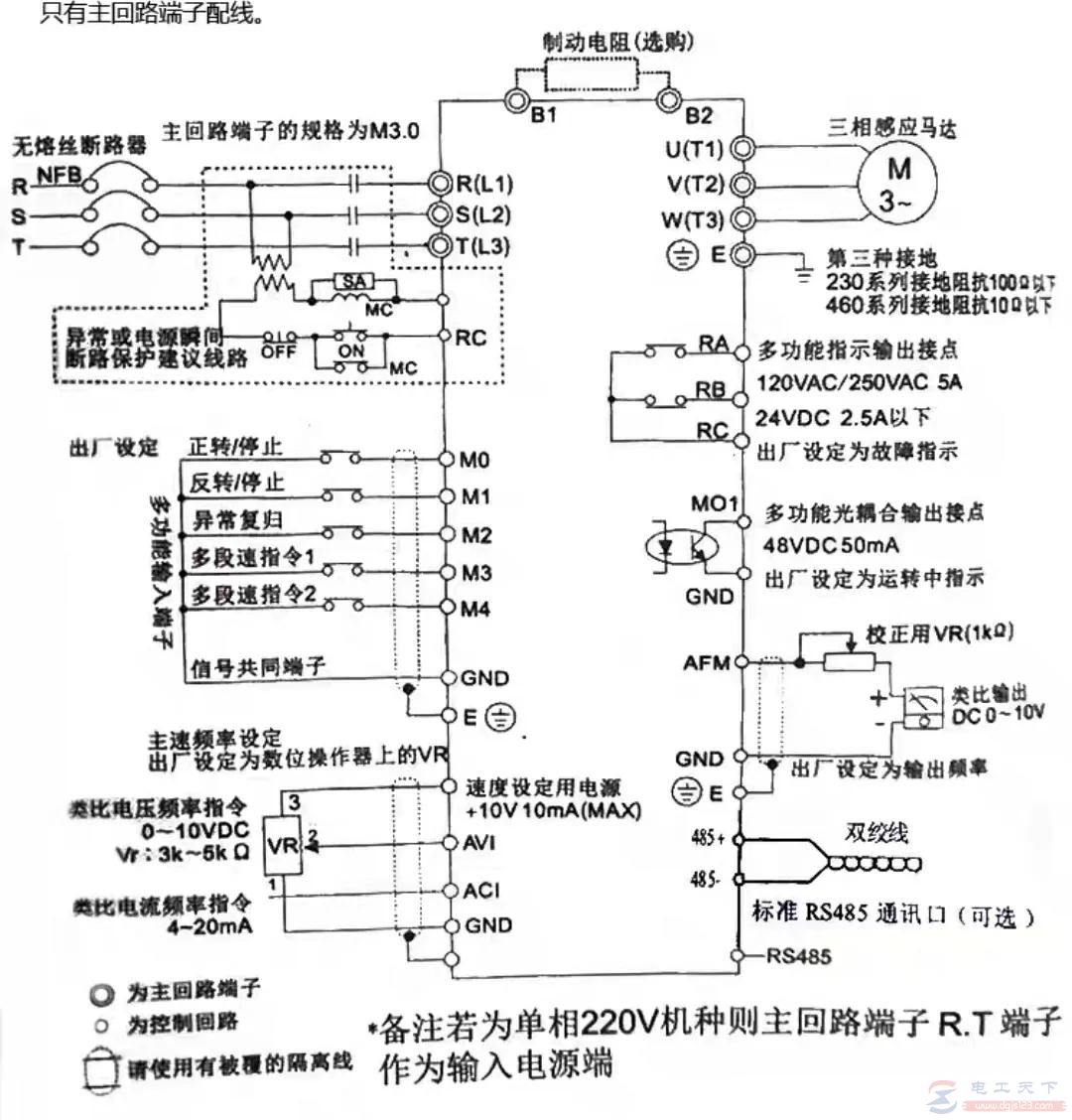

图1：台达VDF-M变频器接线图

变频器出厂后，一般设置默认为外部启动、外部控制。

1、变频器电源，R、S、T为输入三相380V电压。根据变频器输入电压的多少接相应的电源，变频器常用输入电压有单相220V，三相380V。输入单相220V，输出三相220V电压。输入三相380V电源，输出三相380V电压。

2、输出电源U、V、W接电机，根据电机的输出电压，考虑电机线圈绕组方式，是否与变频器输出电压相符合。

3、B1、B2为制动电阻接线，停止时，可以快速停下，对于制动没有要求的设备可以选择不接，自由停车。

4、M0、M1为正反转控制信号，当M0与GND短接时，电机正转，M1与GND短接，电机反转。可以根据设备需求选择电机正转还是反转信号。M0、M1与GND短接可以选用继电器启、保、停的控制电路。

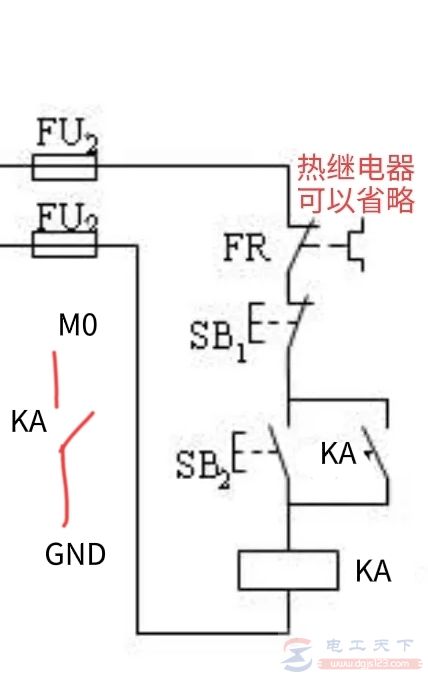

图2：继电器启、保、停

5、电位器接+10、AV1、GND端子，用以调节电机电源频率。

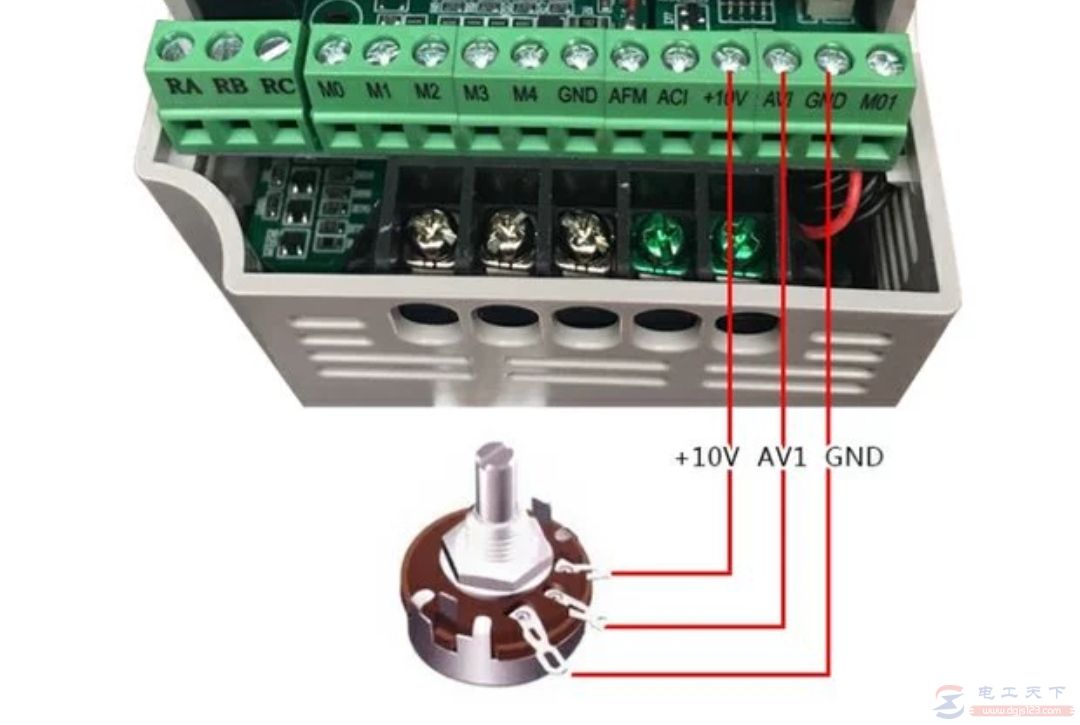

图3：电位器接发

当变频器主电路接好后，接一个正转或反转信号。再接入电位器。变频器就可以正常运行，可以满足大部分设备需求。

6、M2与GND短接为异常复位，可以选用继电器启保停电路控制，或者选择不接，当发生故障时，关闭变频器电源开关，解除故障。

7、M3、M4与GND短接为多段速，多段速使用时，需要在设置里面，设置需要的频率。多段速使用时，不需要电位器调速，但需要正转或反转信号。M3、M4与同时短接GND时，为M3、M4设置频率相加。

8、RA、RB、RC为故障输出信号触点，RC为公共端，RC、RA为常开触点，RC、RB为常闭触点。当发生故障时触点动作，可以接一些故障指示灯。

9、485+、485-为通讯信号线，可以与PLC进行通讯，由触摸屏给发出信号给变频器进行调速。

当变频器反转时，更改成正转时，可以调节正、反转信号，或更换电机线相序，更改电源相序是无法更改电机正反转的。
