三相四线空开的接线图说明

作者:老电工时间:2020-07-14 15:32:42

有关三相四线空开怎么接线的问题,在电路接线过程中,空气开关是三根线,三相四线也称为动力线,黄绿红或ABC相,把三根火线接入空开的上桩头。

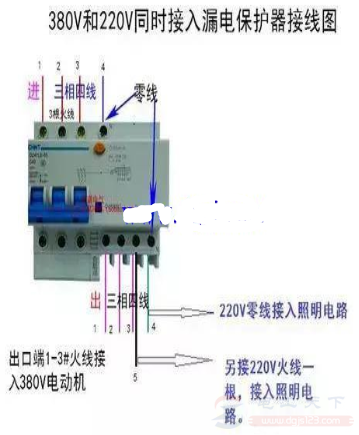

三相四线空开的接线图

漏电开关上有一个明显的N线标志,如果找不到的话,就把零线接第一个试下。一般第一个是零线的,即常说的左零右火,不过有些进口(合资)品牌的开关零线在右边。

三相不平衡的问题,三相电源加上N线均穿入检测线圈,其矢量和为零。

因此,只要不是存在线路漏电,漏电开关均不会动作。任何一根线存在漏电,其矢量和不为零,在漏电开关的动作范围内,漏电开关就会发生动作。

三相四线空开的接线图说明

标准接法:空气开关是三根线,三相四线也称为动力线,黄绿红或ABC相,把三根火线接入空开的上桩头,不管是配电板或配电盘、配电箱,均应有接地排和零排,把零线直接接入零排即可。

以上就是三相四线空开的接线图及接线方式,希望对大家有所帮助。
