多股芯线与平压式接线桩的连接方式

多股芯线与平压式接线桩的连接

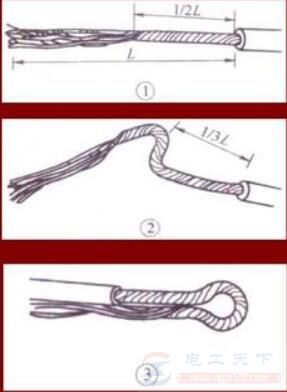

1、先弯制压接圈，把离绝缘层根部约二分之一处的芯线重新绞紧，越紧越好。

2、绞紧部分的芯线，在离绝缘层根部三分之一处向左外拆角，然后弯曲圆弧。

3、当圆弧弯曲的将成圆圈（剩下四分之一）时，将余下的芯线向右外折角，然后使其成圆形，捏平余下线端，使两端芯线平行。

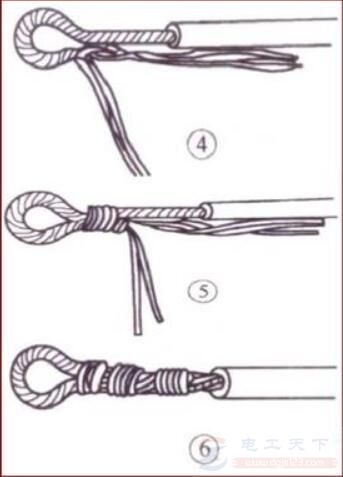

4、把散开的芯线按2、2、3根分成三组，将第一组2根芯线扳起，重置于芯线。注意，留出垫圈边宽。

5、把7股芯线直线对接的自缠法加工。

6、连接成形。

连接方式见下图：

以上就是多股芯线与平压式接线桩的连接方式，希望对大家有所帮助。
