三菱plc功能指令二种执行方式，可处理16位数据或32位数据

三菱plc功能指令二种执行方式，可处理16位数据或32位数据

1、连续执行与脉冲执行

功能指令有连续执行和脉冲执行两种类型。

如图1所示，指令助记符MOV后面有“P”表示脉冲执行，即该指令仅在X1接通（由OFF到ON）时执行（将D10中的数据送到D12中）一次；如果没有“P”则表示连续执行，即该在X1接通（ON）的每一个扫描周期指令都要被执行。

图1 功能指令的执行方式与数据长度的表示

2、数据长度

功能指令可处理16位数据或32位数据。处理32位数据的指令是在助记符前加“D”标志，无此标志即为处理16位数据的指令。

注意：32位计数器（C200～C255）的一个软元件为32位，不可作为处理16位数据指令的操作数使用。如图3-27所示，若MOV指令前面带“D”，则当X1接通时，执行D11D10→D13D12（32位）。

在使用32位数据时建议使用首编号为偶数的操作数，不容易出错。

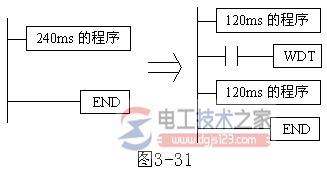

三菱plc功能指令的知识：

1、功能指令的通用表达形式

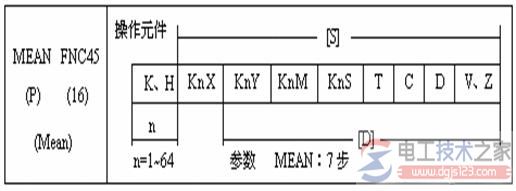

功能指令的表达形式如下表所示：功能指令按功能号FNC00-FNC249编排。每条功能指令都有一个指令助记符。

2、数据长度

功能指令可处理16位数据和32位数据。如图中的第一条指令是将D10中的数据送到D12中，处理的是16位数据。第二条指令是将D20和D21中的数据送到D23
和D22中，处理的是32位数据。

3、 功能指令类型

FX系列plc的功能指令有连续执行型和脉冲执行型两种形式。

如图左中程序是连续执行方式的例子。当X2为ON状态时上述指令在每个扫描周期都被重复执行。图右程序是脉冲执行方式，该指令仅在X1由OFF转为ON 时有效。

4、位元件

位元件：只处理 ON/OFF状态的元件称为位元件。

字元件：处理数据的元件称为字元件。

位元件的组合：由位元件也可构成字元件进行数据处理，位元件组合由Kn加首元件号来表示。 4个位元件为一组组合成单元，KnMO 中的n是组数。

5、变址寄存器V、Z

变址寄存器在传送、比较指令中用来修改操作对象的元件号。其作方式与普通数据寄存器一样。在[D.]中的（.）表示可以加入变址寄存器。对32位指令，V作高16位，Z作低16位。32 位指令中用到变址寄存器时只需指定Z，这时 Z 就代表了V和Z。
