西门子s7-200与s7-300实现profibus通信的方法

西门子s7-200与s7-300实现profibus通信的方法

S7-300与S7-200通过EM277进行 PROFIBUS DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V存储区，并且S7-300组态EM277从站时设置正确的地址即可。

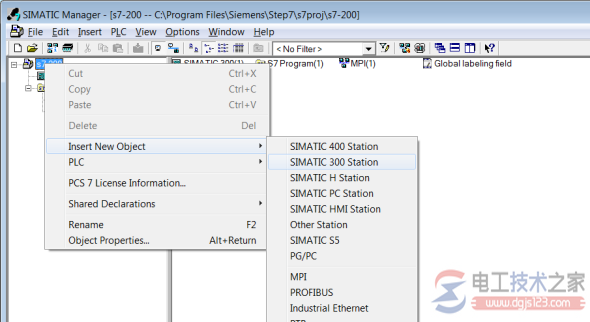

插入一个S7-300的站：

图1 S7-300组态

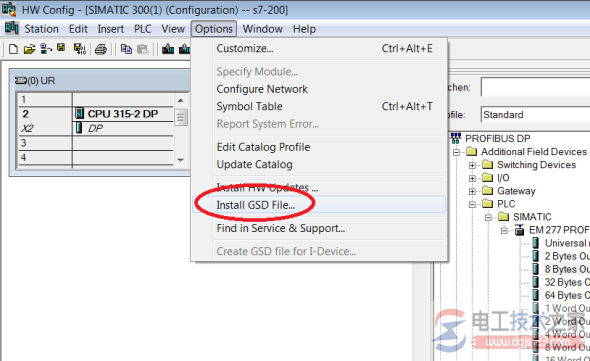

选中STEP7的硬件组态窗口中的菜单 Option? Install new GSD

导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图：

图2 安装GSD

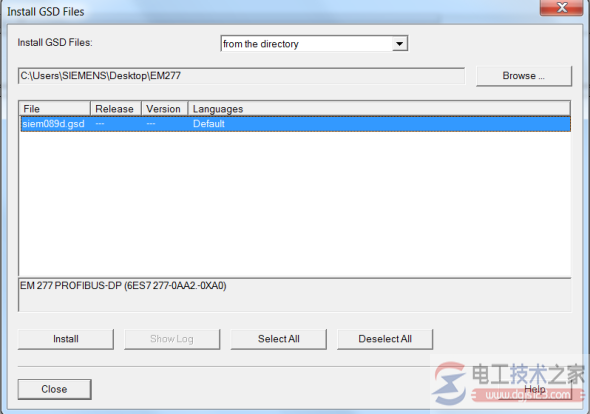

在SIMATIC文件夹中有EM277的GSD文件：

图3 安装GSD

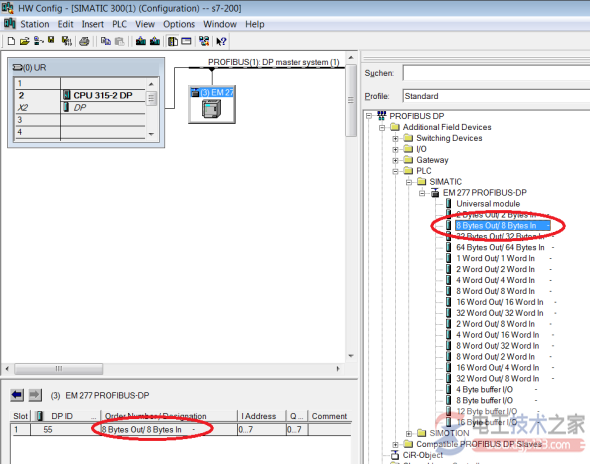

导入GSD文件后，在右侧的设备选择列表中找到EM277从站，PROFIBUS DP?Additional Field Devices?plc?SIMATIC?EM277,并且根据通讯字节数，选择一种配置，本例选择8字节入/8字节出的方式，如下图：

图4 通信区域组态

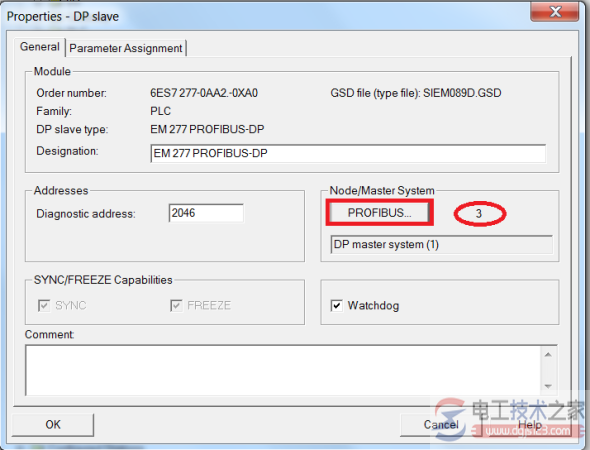

根据EM277上的拨位开关设定以上EM277从站的站地址。

图5 组态DP通信地址
组态完系统的硬件配置后，将编译下载到S7-300的PLC当中。S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组 态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0－VB15，对应S7-300的PQB0-PQB7和PIB0-PIB7，打开 STEP7中的变量表和STEP7 MicroWin32的状态表进行监控，它们的数据交换结果如下图：

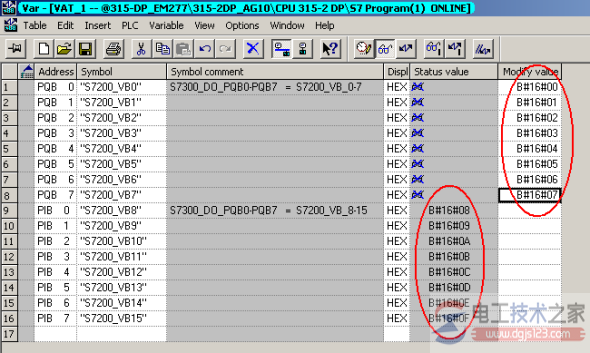

图6 通信数据监控

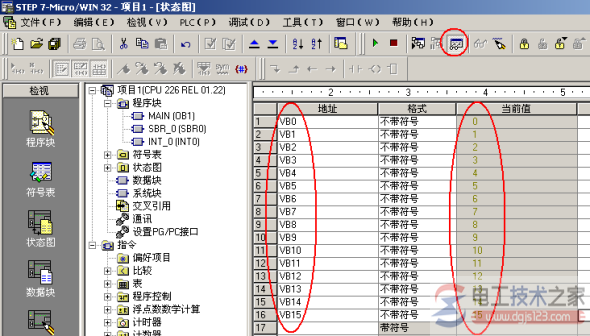

图7 通信数据监控

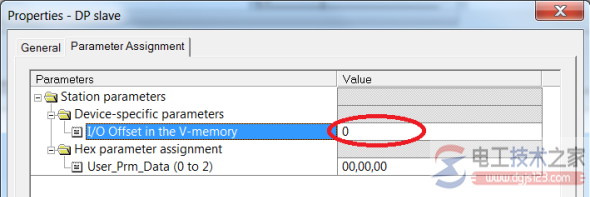

注意：VB0－VB7是S7－300写到S7－200的数据，VB8－VB15是S7－300从S7－200读取的值。EM277上拨位开 关的位置一定要和S7－300中组态的地址值一致。如果使用的S7-200通信区域不从VB0开始，则需要设置地址偏移，在S7-300硬件组态中双击 EM277，修改数值0为实际使用的数值即可，如下图所示：

图8 地址区域偏移设置
