有关同步RS触发器的电路结构与原理特性,可在同步RS触发器上设置异步置位输入端和异步复位输入端,需要了解其电路结构与符号,同步RS触发器的工作原理与特性表等。

同步RS触发器的电路结构

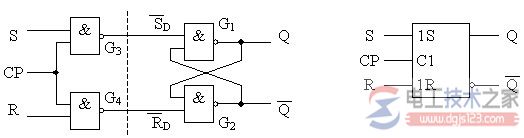

1、电路结构及符号

同步RS触发器的电路结构1

同步RS触发器的电路结构2

2、工作原理

(1)CP=0时,G3和G4被封锁,输出为1,即

同步RS触发器的电路结构3

触发器保持原状态不变;

(2)CP=1时,同步RS触发器的电路结构4

特性表与基本RS触发器相同。

当S=R=1时,触发器状态不确定;约束条件:SR=0。

3、特性表

同步RS触发器的电路结构5

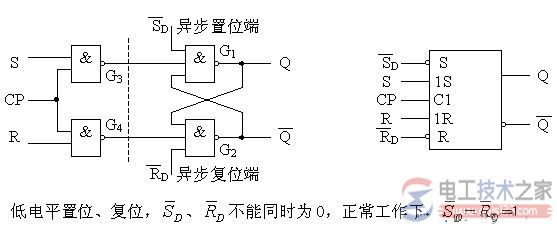

有时需要在时钟脉冲到来前预先设置触发器的状态,可在同步RS触发器上设置异步置位输入端和异步复位输入端。

同步RS触发器的电路结构6
