plc梯形图常用电路大全【多图】

作者：老电工时间：2015-10-09 20:35:37

plc梯形图常用电路大全

1、自锁电路
<a href=/plc/ target=_blank class=infotextkey>plc</a>梯形图常用电路1

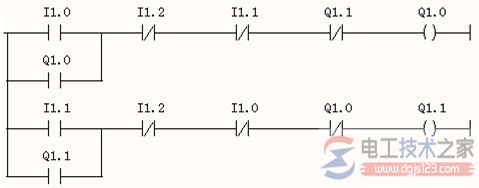

2、电机正反转控制电路(互锁电路)
plc梯形图常用电路3

3、闪烁电路(即通N秒，断M秒的时钟序列信号)
plc梯形图常用电路2

4、延时接通/断开电路

plc梯形图常用电路4

5、边沿触发自锁电路

plc梯形图常用电路5

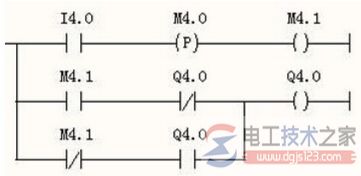

6、交替电路(即：单按钮操作，按下接通，再按下断开，交替之)

plc梯形图常用电路6
