三相异步电动机正反转plc控制系统的实现方法

三相异步电动机正反转的plc控制系统
1）i/o点分配
2）接线图及梯形图程序


(a)主电路

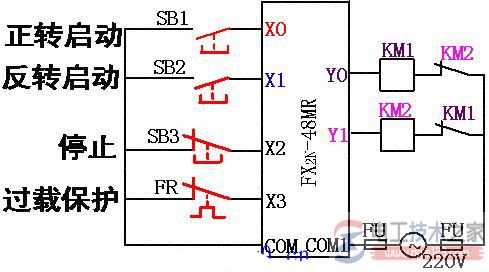

(b)plc接线图

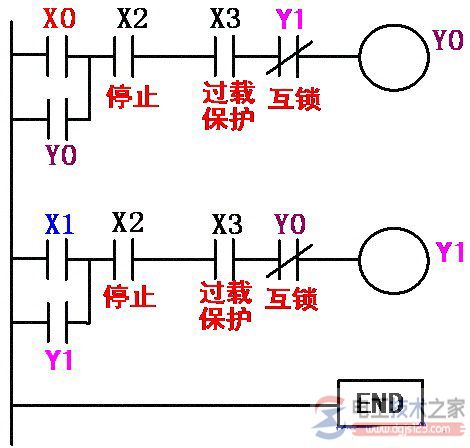

(c)梯形图

三相异步电动机正反转控制

注意：虽然在梯形图中已经有了软继电器的互锁触点，但在外部硬件输出电路中还必须使用km1、km2的常闭触点进行互锁。

因为plc内部软继电器互锁只相差一个扫描周期，而外部硬件接触器触点的断开时间往往大于一个扫描周期，来不及响应。

例如，y0虽然失电，可能km1的主触点还未断开，在没有外部硬件互锁的情况下，km2的主触点可能已接通，引起主电路短路。因此必须采用软硬件双重互锁。
