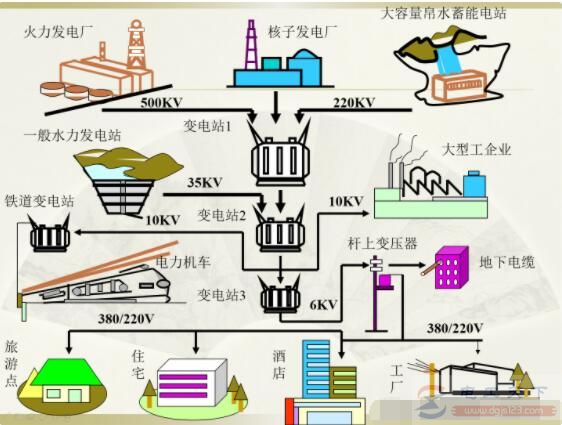

除极少数企业有自备发电厂之外,绝大多数厂矿企业都从电网取得高压电能,经企业总降压变电所降压,通过配电线路输送到各用电设备。

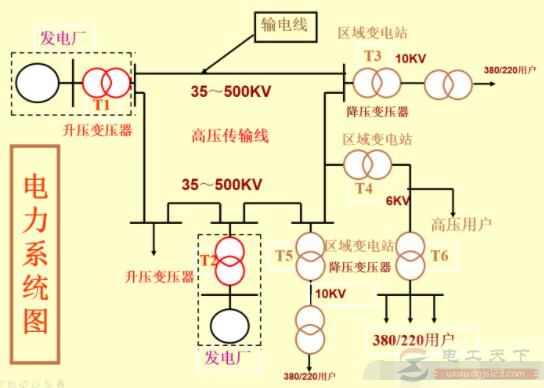

工业企业配电系统的组成,取决于高压受电距离、企业的总负荷、负荷的分布和复合性质等因素。一般来说,企业配电系统包括高压配电线路、配电所、变电所、低压配电线路等,其高压部分如下图。
其中,各部分设立与否及连接方式视企业具体情况而定,工业企业配电方式一般有以下四种:
1、在场内设置总降压变电所
适用范围:大中型企业。
将电力网输入的35到110KV电压降为6到10KV,通过高压配电线路将电能输送到各车间的变电所,由车间变电所再降为0.4KV(俗称220V、380V),分送到车间的各配电箱和用电设备。
目前,有由35KV电压直接降为380和220V,送车间使用的供电方式,这种方式称为35KV电源直配方式。
2、在厂内设置总降压配电所
适用范围:大中型企业。
将电力网输入的6到10KV电能分送到各车间变电所,由车间变电所降为0.4KV输送到配电箱和用电设备。
3、在场内设置降压变电所
适用范围:中小型企业。
将电力网输入的6到10KV电压降为0.4KV,通过低压配电线路输送到车间各配电箱和用电设备。这种供电方式适用于中、小型企业。
4、在场内设置配电室
适用范围:小型企业。
将配电线网络输入的0.4KV电能分送到各车间,或直接送到各配电箱和用电设备。
