限位开关及行程开关的接线方法(2)

作者:老电工2017年08月28日 13:53

限位开关及行程开关的接线方法---第2页

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

1)直动式行程开关

其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。

限位开关及行程开关的接线方法

图1 直动式行程开关
1-推杆 2-弹簧 3-动断触点 4-动合触点

2)滚轮式行程开关

其结构原理如图1-25所示,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。

当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。

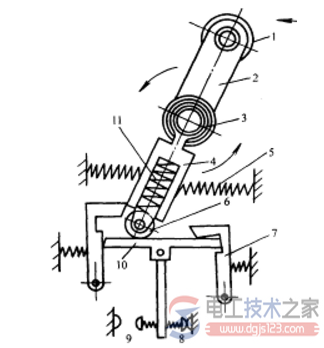

限位开关及行程开关的接线方法

图2 滚轮式行程开关
1-滚轮 2-上转臂 3、5、11-弹簧 4-套架 6-滑轮 7-压板 8、9-触点 10-横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

3)微动开关式行程开关

其结构如图1-26所示。常用的有LXW-11系列产品

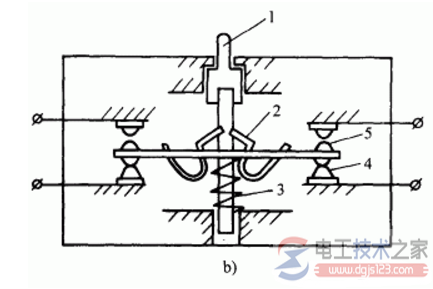

限位开关及行程开关的接线方法

图13 微动式行程开关
1.推杆 2.弹簧 3.压缩弹簧4.动断触点 5.动合触点

2、行程开关的工作原理

行程开关里面的结构和普通的手动按钮和脚踏按钮一样的,只是外面的操作机构形式不一样,有旋转式的,有顶推式的, 当运动机构运行到位时,触碰到行程开关的操作机构,带动内部的开关触头开和关。

可以安装在相对静止的物体(如固定架、门框等,简称静物)上或者运动的物体(如行车、门等,简称动物)上。

当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

限位开关也可分为旋转限位开关及直行限位开关。
