一文看懂带开关加插座的多种接线方法
作者：老电工时间：2021-09-04 05:47:02
带开关加插座怎么接线，带开关插座有多种接线方法，有单开单控加插座，也有双开双控加插座，下面是不同插座的接线方法图示，供大家学习参考。
带开关插座的多种接线方法

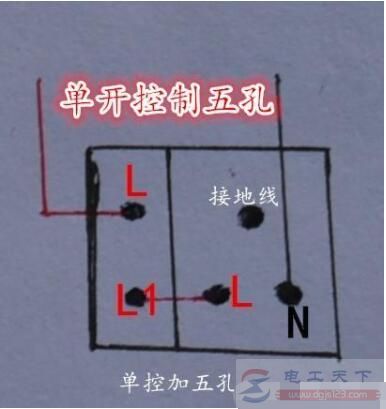

以下是单开控制插座的接线方法，如图：
以下二张图是单开控制灯：

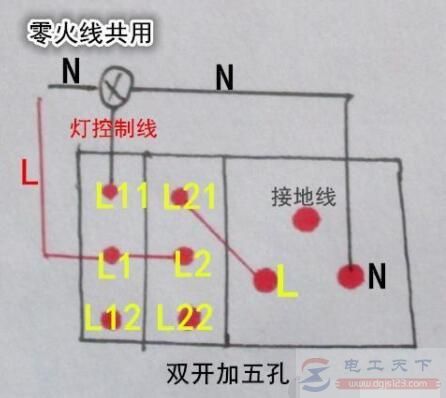

以下是双开双控加插座当单控用控制二个灯的接线方法，火线共用L进开关L1跳线L2，然后跳线插座L，开关L11、L21接灯控制线。
下图是一开关控制插座，一开关控制灯的接线图：
下图为分路控制的接线图：
