一文看懂一灯三控开关的接线图，三控开关怎么接线的实例教程

有关一灯三控开关的接线方法，使用三控开关来实现一盏灯的多地控制，会用到双刀双掷开关，也可以用双开来代替，分享一例一灯三控开关的接线图，供大家学习参考。

一灯三控开关的接线图

一、三控开关

三控开关是指对某个装置设备进行多地分别控制，例如三个开关控制同一盏灯，是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关，也可以用双开代替。

打开一盏灯，在客厅进门时可以控制，到卧室休息时，不需要再跑到客厅去关灯，一般会卧室中安装一个开关实现对客厅灯的控制。

三控就是在不同地方的开关按扭，可以共同控制的同一设备的电源。

二、三控开关怎么接线

1、从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。

这是一次线路中的一种，单联3控。先了解3个开关单开，与别的单开不同，这种单开有三个接钱柱，电源的火钱接入第一个开关的中间接柱。

2、用两个双联开关按两个开关控制一盏灯的方法接线，然后把两开关之间的两根双联线断开后，用一个双刀双接开关把它们连接起来，使得通过它的开和关，达到原两根线恢复导通或交叉后导通，如此就实现了三个开关控制一盏灯的电路。

如果买不到双刀双接开关，可以用两个开关合在一起的面板代替，使用时想办法把它们粘在一起同时动作就可以了。

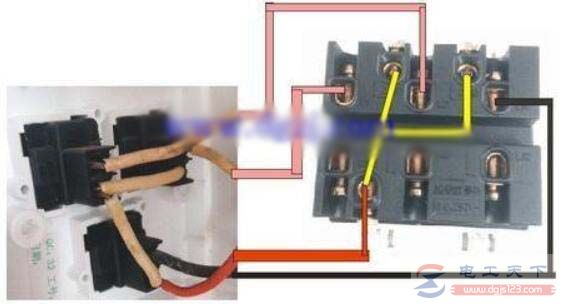

一灯三控开关接线图

有关一灯三控开关接线图，单刀双掷开关实现一灯三控实物接线图，三个位置控制一个灯，需要两只双控开关加一只中途开关，四个位置控制一个灯，需要两只双控开关加两只中途开关。

一灯三控开关接线图的两种接线方法

有关一灯三控开关接线图的二种接线方法，分为三个双控开关控制与两个双控加一个双刀双位，线包通过一个开关接220V，可以是双控开关，或一个单刀开关或自锁开关等。

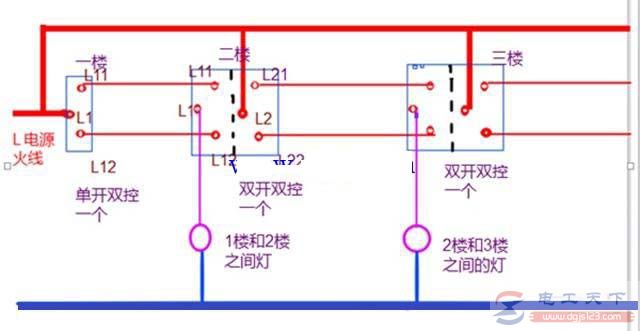

电灯三开三控的接线线路图

分享电灯三开三控的线路图，三控开关控制三个灯的路线图，三控开关分别控制三个灯，以及双联开关电路图，开控开关的接线方式，双控开关三控一灯的电路接线图。
