家用插座的电气符号什么样

在每一个家庭中都会有各种各样的插座，对电工来说，了解下插座的电气符号，对丰富电工知识有帮助，这里小编就介绍下家用插座的电气符号的小知识，供大家学习。

插座的电气符号

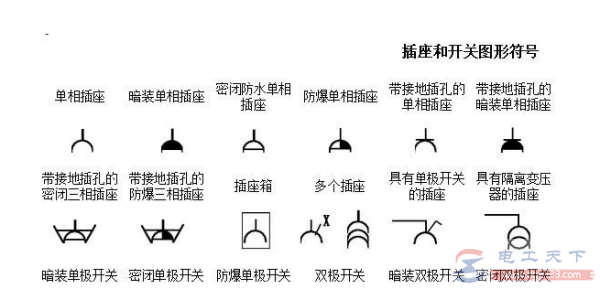

如下图：

以上就是一些常用插座的电气符号，一些插座与开关的图形符号，包括了单相插座、防水插座、多个插座等的电气符号。

插座的作用：

插座用于接入各种电源线，以与与其他电路接通，通过线路与铜件间的连接与断开，来完成该部分电路的接通与断开。

插座的接线规定：

1、单相两孔插座，面对插座的右版孔或上孔与相线连接，左孔或下孔与零线连接；

2、单相三孔插座，面对插座的右孔与相线连接，左孔与工作零线连接，上孔（保护端子）与接地线或保护零线连接。

3、插座的接地端子（保护端子）不得与工作零线端子直接连接。

4、潮湿权或灰尘多的场所，选用密封良好防水防溅插座。

5、插座的安装要牢固，面板上不得有外露的金属部分。

6、插座的导线载流量应与插座额定电流相匹配。

以上介绍了插座的电气符号的小知识，以及插座接线时的相关规定，希望对大家有所帮助。
