金属氧化物避雷器安装方法正误对比

作者:老电工时间:2021-09-29 09:38:40

有关金属氧化物避雷器的安装方法,包括支柱型底座安装方法正误比较、计数器或在线监测仪安装正误比较、MOA高压接线方法正误比较等,一起来了解下。

金属氧化物避雷器的安装方法

金属氧化物避雷器(以下简称MOA),已广泛应用于10~500kV电网中,MOA具有残压低,无续流,结构简单,体积小,重量轻,安装运行维护方便等诸多优点。

但是,在与一些使用单位接触的过程中,发现有些单位在使用MOA时,有安装不当的现象存在,使MOA起不到应有的保护作用,甚至容易发生事故,威胁着电网的安全运行。

现将金属氧化物避雷器的正误安装方法用图示说明如下。

一、支柱型底座安装方法正误比较

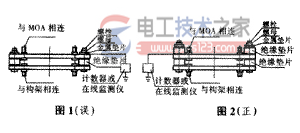

图1所示的安装方法,底座上连接板的上方没有绝缘垫,流过MOA的运行电流不经计数器或在线监测仪直接接地,使计数器或在线监测仪起不到记录MOA动作次数或监测MOA运行电流的作用。

金属氧化物避雷器安装方法1

图2所示的安装方法在底座上连接板的上方加了绝缘垫,流过MOA的运行电流经计数器或在线监测仪接地,能准确地记录MOA动作次数或监测MOA的运行电流,这才是正确的安装方法。

二、计数器或在线监测仪安装正误比较

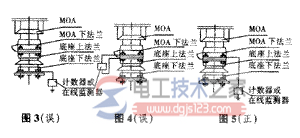

图3和图4所示的安装方法,计数器或在线监测仪的高低压端接在了MOA的同一电位处,计数器或在线监测仪中并无电流流过,使它们起不到应有作用,并造成MOA不接地,对电力系统起不到保护作用。

图5所示的安装方法为正确的安装方法。

金属氧化物避雷器安装方法2

三、MOA高压接线方法正误比较

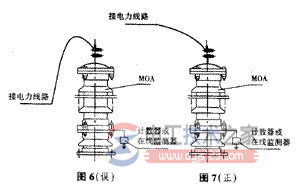

由于重视程度不同,在110kV以上电压等级的MOA接线时都考虑到了安全距离问题,而对35kV及以下电压等级的MOA,则对安全距离问题重视不够,尤其是室内安装的MOA,更应注意安全距离问题。如图6所示接线方法安全距离就不够(引下接电力线路),其危害性很大:

①易造成对人体或附近设备的伤害。②高压引线易对MOA下法兰放电,产生接地故障或过电压。

图7所示为正确的安装方法(向上接电力线路),保证了足够的安全距离。

金属氧化物避雷器安装方法3

以上对比较常见的MOA错误安装方法加以阐述,主要目的是提醒使用单位在实际应用当中,注意详细阅读厂家提供的使用说明书,以避免因安装不当而发生事故或其它不应出现的故障。

对于MOA,使用单位除应掌握正确的安装方法外,运行过程中,还要进行检查和维护。

在每年雷雨季节前进行MOA的预防性试验,以检查MOA的各元件是否良好,参数是否符合要求。安装计数器或在线监测仪的还要检查其是否工作正常。

使用单位只要正确掌握了MOA的安装方法和运行维护方法,MOA就能发挥出优良的保护作用,为电力系统的安全平稳运行做出贡献。
