避雷针怎么用,避雷针保护范围及用法图解
避雷针一般用直径25mm的镀锌圆钢作成,长2500mm ,端部呈尖状,也可分叉设置。避雷针应垂直安装在被保护物的顶部。
将避雷针的尾部用镀锌圆钢或扁锌钢被保护物的四壁用支持物引下与接地装置可靠连接。接地装置的
接地电阻一般为不大于10欧
避雷针不但能保护被保护物,还能保护被保护物周围一定范围内的建筑物,避雷针的保护范围是按一定规则经过计算确定的。

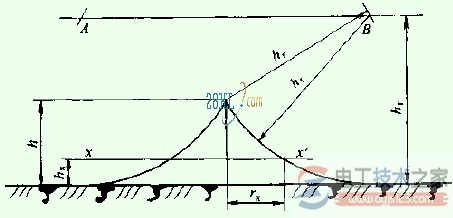

如,单支避雷针的保护范围应按下列方法确定,见图

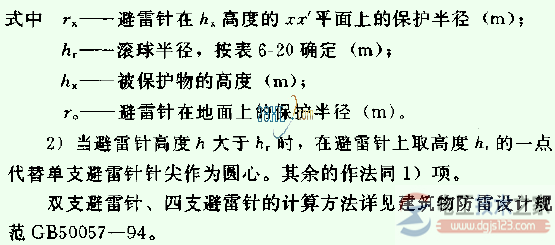

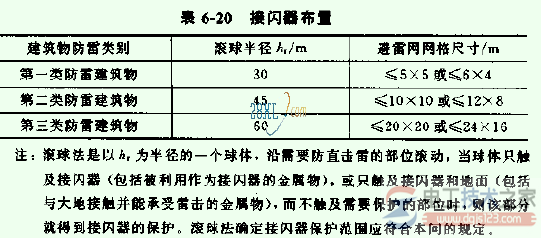

1)当避雷针高度h小于或等于hr时:
①距地面h,处作一平行于地面的平行线;
②以针尖为圆心,hr为半径,作弧线交于平行线的A,B两点;
③以A,B为圆心,hr为半径作弧线,该弧线与针尖相交并。
